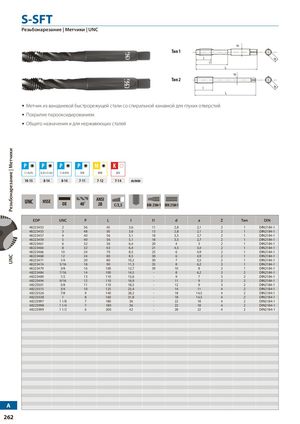

S-SFT
Резьбонарезание | Метчики | UNC
- Метчик из ванадиевой быстрорежущей стали со спиральной канавкой для глухих отверстий
- Покрытие парооксидированием
- Общего назначения и для нержавеющих сталей
| P C <0,2% | P 0,25<C<0,4 | P C>0.45% | P SCM | M INOX | K GGG |
|---|---|---|---|---|---|
| 10-15 | 8-14 | 8-14 | 7-11 | 7-12 | 7-14 |
m/min; UNC / HSSE / OX / ANSI 40˚ 2B / C/2,5 / DIN 2184-1 DIN 2184-1
| EDP | UNC | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 48223453 | 2 | 56 | 45 | 3,6 | 11 | 2,8 | 2,1 | 2 | 1 | DIN2184-1 |
| 48223455 | 3 | 48 | 50 | 3,6 | 13 | 2,8 | 2,1 | 2 | 1 | DIN2184-1 |
| 48223457 | 4 | 40 | 56 | 5,1 | 18 | 3,5 | 2,7 | 2 | 1 | DIN2184-1 |
| 48223459 | 5 | 40 | 56 | 5,1 | 18 | 3,5 | 2,7 | 2 | 1 | DIN2184-1 |
| 48223461 | 6 | 32 | 56 | 6,4 | 20 | 4 | 3 | 2 | 1 | DIN2184-1 |
| 48223464 | 8 | 32 | 63 | 6,4 | 21 | 4,5 | 3,4 | 2 | 1 | DIN2184-1 |
| 48223466 | 10 | 24 | 70 | 8,5 | 25 | 6 | 4,9 | 2 | 1 | DIN2184-1 |
| 48223468 | 12 | 24 | 80 | 8,5 | 30 | 6 | 4,9 | 2 | 1 | DIN2184-1 |
| 48223471 | 1/4 | 20 | 80 | 10,2 | 30 | 7 | 5,5 | 2 | 1 | DIN2184-1 |
| 48223474 | 5/16 | 18 | 90 | 11,3 | 35 | 8 | 6,2 | 3 | 1 | DIN2184-1 |
| 48223479 | 3/8 | 16 | 100 | 12,7 | 39 | 10 | 8 | 3 | 1 | DIN2184-1 |
| 48223484 | 7/16 | 14 | 100 | 14,5 | - | 8 | 6,2 | 3 | 2 | DIN2184-1 |
| 48223489 | 1/2 | 13 | 110 | 15,6 | - | 9 | 7 | 3 | 2 | DIN2184-1 |
| 48223494 | 9/16 | 12 | 110 | 16,9 | - | 11 | 9 | 3 | 2 | DIN2184-1 |
| 48223501 | 5/8 | 11 | 110 | 18,5 | - | 12 | 9 | 3 | 2 | DIN2184-1 |
| 48223515 | 3/4 | 10 | 125 | 25,4 | - | 14 | 11 | 4 | 2 | DIN2184-1 |
| 48223526 | 7/8 | 9 | 140 | 28,2 | - | 18 | 14,5 | 4 | 2 | DIN2184-1 |
| 48223538 | 1 | 8 | 160 | 31,8 | - | 18 | 14,5 | 4 | 2 | DIN2184-1 |
| 48223997 | 1 1/8 | 7 | 180 | 36 | - | 22 | 18 | 4 | 2 | DIN2184-1 |
| 48223998 | 1 1/4 | 7 | 180 | 36 | - | 22 | 18 | 4 | 2 | DIN2184-1 |
| 48223999 | 1 1/2 | 6 | 200 | 42 | - | 28 | 22 | 4 | 2 | DIN2184-1 |
