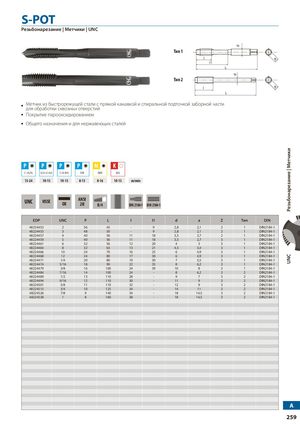

S-POT
Резьбонарезание | Метчики | UNC
- Метчик из быстрорежущей стали с прямой канавкой и спиральной подточкой заборной части для обработки сквозных отверстий
- Покрытие парооксидированием
- Общего назначения и для нержавеющих сталей
| P C <0,2% | P 0,25<C<0,4 | P C>0.45% | P SCM | M INOX | K GGG |
|---|---|---|---|---|---|
| 15-24 | 10-15 | 10-15 | 8-13 | 8-16 | 10-15 |
m/min; UNC / HSSE / OX / ANSI 2B / B/4 / DIN 2184-1 DIN 2184-1
| EDP | UNC | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 48224453 | 2 | 56 | 45 | - | 9 | 2,8 | 2,1 | 2 | 1 | DIN2184-1 |
| 48224455 | 3 | 48 | 50 | - | 9 | 2,8 | 2,1 | 2 | 1 | DIN2184-1 |
| 48224457 | 4 | 40 | 56 | 11 | 18 | 3,5 | 2,7 | 2 | 1 | DIN2184-1 |
| 48224459 | 5 | 40 | 56 | 11 | 18 | 3,5 | 2,7 | 3 | 1 | DIN2184-1 |
| 48224461 | 6 | 32 | 56 | 12 | 20 | 4 | 3 | 3 | 1 | DIN2184-1 |
| 48224464 | 8 | 32 | 63 | 13 | 21 | 4,5 | 3,4 | 3 | 1 | DIN2184-1 |
| 48224466 | 10 | 24 | 70 | 16 | 25 | 6 | 4,9 | 3 | 1 | DIN2184-1 |
| 48224468 | 12 | 24 | 80 | 17 | 30 | 6 | 4,9 | 3 | 1 | DIN2184-1 |
| 48224471 | 1/4 | 20 | 80 | 19 | 30 | 7 | 5,5 | 3 | 1 | DIN2184-1 |
| 48224474 | 5/16 | 18 | 90 | 22 | 35 | 8 | 6,2 | 3 | 1 | DIN2184-1 |
| 48224479 | 3/8 | 16 | 100 | 24 | 39 | 10 | 8 | 3 | 1 | DIN2184-1 |
| 48224484 | 7/16 | 14 | 100 | 24 | - | 8 | 6,2 | 3 | 2 | DIN2184-1 |
| 48224489 | 1/2 | 13 | 110 | 28 | - | 9 | 7 | 3 | 2 | DIN2184-1 |
| 48224494 | 9/16 | 12 | 110 | 30 | - | 11 | 9 | 3 | 2 | DIN2184-1 |
| 48224501 | 5/8 | 11 | 110 | 32 | - | 12 | 9 | 3 | 2 | DIN2184-1 |
| 48224515 | 3/4 | 10 | 125 | 34 | - | 14 | 11 | 3 | 2 | DIN2184-1 |
| 48224526 | 7/8 | 9 | 140 | 34 | - | 18 | 14,5 | 3 | 2 | DIN2184-1 |
| 48224538 | 1 | 8 | 160 | 38 | - | 18 | 14,5 | 3 | 2 | DIN2184-1 |
