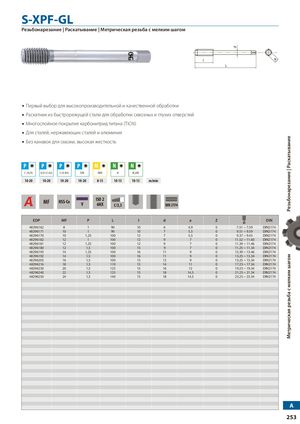

S-XPF-GL

Резьбонарезание | Раскатывание | Метрическая резьба с мелким шагом

Первый выбор для высокопроизводительной и качественной обработки
Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
Многослойное покрытие карбонитрид титана (TiCN)
Для сталей, нержавеющих сталей и алюминия
Без канавок для смазки, высокая жесткость

P C <0,2%	P 0,25<C<0,4	P C>0.45%	P SCM	M INOX	N Al	N AC,ADC
10-20	10-20	10-20	10-20	8-15	10-15	10-15

m/min; MF / HSS-Co / V / ISO 2 6HX / C/2,5 / DIN 2174

EDP	MF	P	L	l	d	a	Z	Ø	DIN
48296162	8	1	90	10	6	4,9	0	7.51 ~ 7.59	DIN2174
48296171	10	1	90	10	7	5,5	0	9.51 ~ 9.59	DIN2174
48296170	10	1,25	100	12	7	5,5	0	9.37 ~ 9.45	DIN2174
48296182	12	1	100	12	9	7	0	11.52 ~ 11.60	DIN2174
48296181	12	1,25	100	12	9	7	0	11.39 ~ 11.46	DIN2174
48296180	12	1,5	100	15	9	7	0	11.25 ~ 11.34	DIN2174
48296193	14	1,25	100	16	11	9	0	13.39 ~ 13.46	DIN2174
48296192	14	1,5	100	16	11	9	0	13.25 ~ 13.34	DIN2174
48296203	16	1,5	100	15	12	9	0	15.25 ~ 15.34	DIN2174
48296216	18	1,5	110	15	14	11	0	17.25 ~ 17.34	DIN2174
48296230	20	1,5	125	15	16	12	0	19.25 ~ 19.34	DIN2174
48296240	22	1,5	125	15	18	14,5	0	21.25 ~ 21.34	DIN2174
48296250	24	1,5	140	15	18	14,5	0	23.25 ~ 23.34	DIN2174
