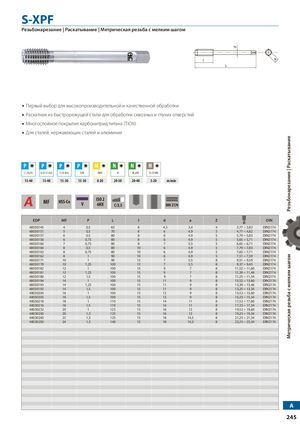

S-XPF

Резьбонарезание | Раскатывание | Метрическая резьба с мелким шагом

Первый выбор для высокопроизводительной и качественной обработки
Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
Многослойное покрытие карбонитрид титана (TiCN)
Для сталей, нержавеющих сталей и алюминия

P C <0,2%	P 0,25<C<0,4	P C>0.45%	P SCM	M INOX	N Al	N AC,ADC	H 25-35 HRC
15-40	15-40	15-30	15-30	8-20	20-50	20-40	5-20

m/min; MF / HSS-Co / V / ISO 2 6HX / C/2,5 / DIN 2174

EDP	MF	P	L	l	d	a	Z	Ø	DIN
48030145	4	0,5	63	8	4,5	3,4	4	3,77 ~ 3,82	DIN2174
48030151	5	0,5	70	8	6	4,9	5	4,77 ~ 4,82	DIN2174
48030157	6	0,5	80	8	6	4,9	5	5,79 ~ 5,83	DIN2174
48030156	6	0,75	80	8	6	4,9	5	5,65 ~ 5,71	DIN2174
48030160	7	0,75	80	8	7	5,5	5	6,65 ~ 6,71	DIN2174
48030164	8	0,5	80	10	6	4,9	5	7,79 ~ 7,83	DIN2174
48030163	8	0,75	80	10	6	4,9	5	7,65 ~ 7,71	DIN2174
48030162	8	1	90	10	6	4,9	5	7,51 ~ 7,59	DIN2174
48030171	10	1	90	12	7	5,5	8	9,51 ~ 9,59	DIN2174
48030170	10	1,25	100	12	7	5,5	8	9,37 ~ 9,45	DIN2174
48030182	12	1	100	15	9	7	8	11,52 ~ 11,60	DIN2174
48030181	12	1,25	100	15	9	7	8	11,39 ~ 11,46	DIN2174
48030180	12	1,5	100	15	9	7	8	11,25 ~ 11,34	DIN2174
48030194	14	1	100	15	11	9	8	13,52 ~ 13,60	DIN2174
48030193	14	1,25	100	15	11	9	8	13,39 ~ 13,46	DIN2174
48030192	14	1,5	100	15	11	9	8	13,25 ~ 13,34	DIN2174
48030204	16	1	100	15	12	9	8	15,52 ~ 15,60	DIN2174
48030203	16	1,5	100	15	12	9	8	15,25 ~ 15,34	DIN2174
48030218	18	1	110	15	14	11	8	17,52 ~ 17,60	DIN2174
48030216	18	1,5	110	15	14	11	8	17,25 ~ 17,34	DIN2174
48030232	20	1	125	15	16	12	8	19,52 ~ 19,60	DIN2174
48030230	20	1,5	125	15	16	12	8	19,25 ~ 19,34	DIN2174
48030240	22	1,5	125	15	18	14,5	8	21,25 ~ 21,34	DIN2174
48030250	24	1,5	140	15	18	14,5	8	23,25 ~ 23,34	DIN2174
