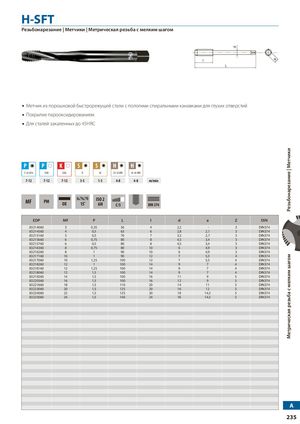

H-SFT
Резьбонарезание | Метчики | Метрическая резьба с мелким шагом
- Метчик из порошковой быстрорежущей стали с пологими спиральными канавками для глухих отверстий
- Покрытие парооксидированием
- Для сталей, закаленных до 45 HRC
Рекомендуемые материалы и скорости резания
| Группа | Материал | Скорость резания, м/мин |
|---|---|---|
| P | Сталь, C>0,45% | 7-12 |
| P | Легированная сталь SCM | 7-12 |
| K | Ковкий чугун GGG | 7-12 |
| S | Титан Ti | 3-5 |
| S | Никелевые сплавы Ni | 1-3 |
| H | Закаленная сталь 25-35 HRC | 4-8 |
| H | Закаленная сталь 35-45 HRC | 4-8 |
Параметры исполнения: MF, PM, оксидное покрытие (OX), угол заточки 15°, класс допуска ISO 2, форма 6H, фаска C/3, стандарт DIN 374.
Технические характеристики
| Артикул (EDP) | Диаметр резьбы (MF) | Шаг резьбы (P) | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|
| 83214060 | 3 | 0,35 | 56 | 4 | 2,2 | - | 3 | DIN374 |
| 83214560 | 4 | 0,5 | 63 | 6 | 2,8 | 2,1 | 3 | DIN374 |
| 83215160 | 5 | 0,5 | 70 | 7 | 3,5 | 2,7 | 3 | DIN374 |
| 83215660 | 6 | 0,75 | 80 | 8 | 4,5 | 3,4 | 3 | DIN374 |
| 83215760 | 6 | 0,5 | 80 | 8 | 4,5 | 3,4 | 3 | DIN374 |
| 83216360 | 8 | 0,75 | 80 | 10 | 6 | 4,9 | 3 | DIN374 |
| 83216260 | 8 | 1 | 90 | 10 | 6 | 4,9 | 3 | DIN374 |
| 83217160 | 10 | 1 | 90 | 12 | 7 | 5,5 | 4 | DIN374 |
| 83217060 | 10 | 1,25 | 100 | 12 | 7 | 5,5 | 4 | DIN374 |
| 83218260 | 12 | 1 | 100 | 14 | 9 | 7 | 4 | DIN374 |
| 83218160 | 12 | 1,25 | 100 | 14 | 9 | 7 | 4 | DIN374 |
| 83218060 | 12 | 1,5 | 100 | 14 | 9 | 7 | 4 | DIN374 |
| 83219260 | 14 | 1,5 | 100 | 16 | 11 | 9 | 5 | DIN374 |
| 83220360 | 16 | 1,5 | 100 | 16 | 12 | 9 | 5 | DIN374 |
| 83221660 | 18 | 1,5 | 110 | 20 | 14 | 11 | 5 | DIN374 |
| 83223060 | 20 | 1,5 | 125 | 20 | 16 | 12 | 5 | DIN374 |
| 83224060 | 22 | 1,5 | 125 | 20 | 18 | 14,5 | 5 | DIN374 |
| 83225060 | 24 | 1,5 | 140 | 24 | 18 | 14,5 | 5 | DIN374 |
