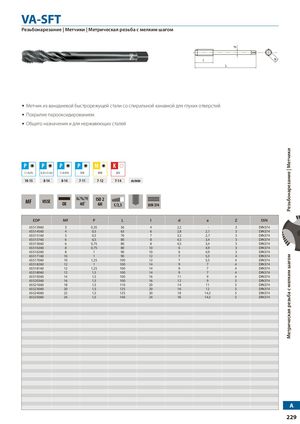

VA-SFT
Резьбонарезание | Метчики | Метрическая резьба с мелким шагом
- Метчик из ванадиевой быстрорежущей стали со спиральной канавкой для глухих отверстий
- Покрытие парооксидированием
- Общего назначения и для нержавеющих сталей
Рекомендуемые материалы и скорости резания
| Группа | Материал | Скорость резания, м/мин |
|---|---|---|
| P | Сталь, C<0,2% | 10-15 |
| P | Сталь, 0,25<C<0,4 | 8-14 |
| P | Сталь, C>0,45% | 8-14 |
| P | Легированная сталь SCM | 7-11 |
| M | Нержавеющая сталь INOX | 7-12 |
| K | Ковкий чугун GGG | 7-14 |
Параметры исполнения: MF, HSSE, оксидное покрытие (OX), угол заточки 40°, класс допуска ISO 2, форма 6H, фаска C/2,5, стандарт DIN 374.
Технические характеристики
| Артикул (EDP) | Диаметр резьбы (MF) | Шаг резьбы (P) | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|
| 65513960 | 3 | 0,35 | 56 | 4 | 2,2 | - | 3 | DIN374 |
| 65514560 | 4 | 0,5 | 63 | 6 | 2,8 | 2,1 | 3 | DIN374 |
| 65515160 | 5 | 0,5 | 70 | 7 | 3,5 | 2,7 | 3 | DIN374 |
| 65515760 | 6 | 0,5 | 80 | 8 | 4,5 | 3,4 | 3 | DIN374 |
| 65515660 | 6 | 0,75 | 80 | 8 | 4,5 | 3,4 | 3 | DIN374 |
| 65516360 | 8 | 0,75 | 80 | 10 | 6 | 4,9 | 3 | DIN374 |
| 65516260 | 8 | 1 | 90 | 10 | 6 | 4,9 | 3 | DIN374 |
| 65517160 | 10 | 1 | 90 | 12 | 7 | 5,5 | 4 | DIN374 |
| 65517060 | 10 | 1,25 | 100 | 12 | 7 | 5,5 | 4 | DIN374 |
| 65518260 | 12 | 1 | 100 | 14 | 9 | 7 | 4 | DIN374 |
| 65518160 | 12 | 1,25 | 100 | 14 | 9 | 7 | 4 | DIN374 |
| 65518060 | 12 | 1,5 | 100 | 14 | 9 | 7 | 4 | DIN374 |
| 65519260 | 14 | 1,5 | 100 | 16 | 11 | 9 | 4 | DIN374 |
| 65520360 | 16 | 1,5 | 100 | 16 | 12 | 9 | 5 | DIN374 |
| 65521660 | 18 | 1,5 | 110 | 20 | 14 | 11 | 5 | DIN374 |
| 65523060 | 20 | 1,5 | 125 | 20 | 16 | 12 | 5 | DIN374 |
| 65524060 | 22 | 1,5 | 125 | 20 | 18 | 14,5 | 5 | DIN374 |
| 65525060 | 24 | 1,5 | 140 | 24 | 18 | 14,5 | 5 | DIN374 |
