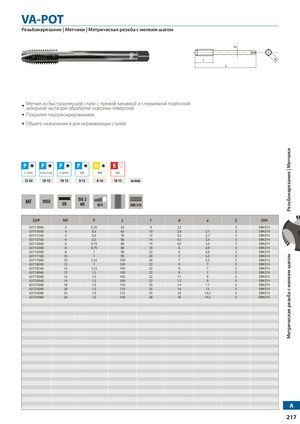

VA-POT
Резьбонарезание | Метчики | Метрическая резьба с мелким шагом
- Метчик из быстрорежущей стали с прямой канавкой и спиральной подточкой заборной части для обработки сквозных отверстий
- Покрытие парооксидированием
- Общего назначения и для нержавеющих сталей
Рекомендуемые материалы и скорости резания
| Группа материала | Скорость резания, м/мин |
|---|---|
| P, C<0,2% | 15-24 |
| P, 0,25<C<0,4 | 10-15 |
| P, C>0,45% | 10-15 |
| P, SCM | 8-13 |
| M, INOX | 8-16 |
| K, GGG | 10-15 |
Материал инструмента: HSSE. Покрытие: OX (парооксидирование). Класс допуска: ISO 2, 6H. Форма заборной части: B/4. Стандарт: DIN 374.
| EDP | MF | P | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|
| 63713960 | 3 | 0,35 | 56 | 9 | 2,2 | - | 3 | DIN374 |
| 63714560 | 4 | 0,5 | 63 | 10 | 2,8 | 2,1 | 3 | DIN374 |
| 63715160 | 5 | 0,5 | 70 | 12 | 3,5 | 2,7 | 3 | DIN374 |
| 63715760 | 6 | 0,5 | 80 | 14 | 4,5 | 3,4 | 3 | DIN374 |
| 63715660 | 6 | 0,75 | 80 | 14 | 4,5 | 3,4 | 3 | DIN374 |
| 63716360 | 8 | 0,75 | 80 | 18 | 6 | 4,9 | 3 | DIN374 |
| 63716260 | 8 | 1 | 90 | 22 | 6 | 4,9 | 3 | DIN374 |
| 63717160 | 10 | 1 | 90 | 20 | 7 | 5,5 | 3 | DIN374 |
| 63717060 | 10 | 1,25 | 100 | 24 | 7 | 5,5 | 3 | DIN374 |
| 63718260 | 12 | 1 | 100 | 22 | 9 | 7 | 3 | DIN374 |
| 63718160 | 12 | 1,25 | 100 | 22 | 9 | 7 | 3 | DIN374 |
| 63718060 | 12 | 1,5 | 100 | 22 | 9 | 7 | 3 | DIN374 |
| 63719260 | 14 | 1,5 | 100 | 22 | 11 | 9 | 3 | DIN374 |
| 63720360 | 16 | 1,5 | 100 | 22 | 12 | 9 | 3 | DIN374 |
| 63721660 | 18 | 1,5 | 110 | 25 | 14 | 11 | 3 | DIN374 |
| 63723060 | 20 | 1,5 | 125 | 25 | 16 | 12 | 3 | DIN374 |
| 63724060 | 22 | 1,5 | 125 | 25 | 18 | 14,5 | 3 | DIN374 |
| 63725060 | 24 | 1,5 | 140 | 28 | 18 | 14,5 | 3 | DIN374 |
