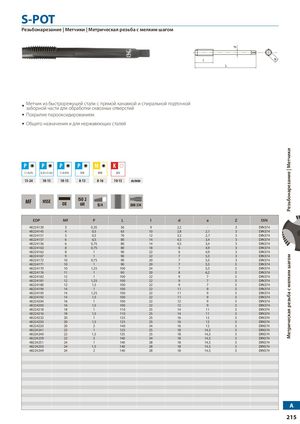

S-POT
Резьбонарезание | Метчики | Метрическая резьба с мелким шагом
- Метчик из быстрорежущей стали с прямой канавкой и спиральной подточкой заборной части для обработки сквозных отверстий
- Покрытие парооксидированием
- Общего назначения и для нержавеющих сталей
Рекомендуемые материалы и скорости резания
| Группа материала | Скорость резания, м/мин |
|---|---|
| P, C<0,2% | 15-24 |
| P, 0,25<C<0,4 | 10-15 |
| P, C>0,45% | 10-15 |
| P, SCM | 8-13 |
| M, INOX | 8-16 |
| K, GGG | 10-15 |
Материал инструмента: HSSE. Покрытие: OX (парооксидирование). Класс допуска: ISO 2, 6H. Форма заборной части: B/4. Стандарт: DIN 374.
| EDP | MF | P | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|
| 48224139 | 3 | 0,35 | 56 | 9 | 2,2 | - | 3 | DIN374 |
| 48224145 | 4 | 0,5 | 63 | 10 | 2,8 | 2,1 | 3 | DIN374 |
| 48224151 | 5 | 0,5 | 70 | 12 | 3,5 | 2,7 | 3 | DIN374 |
| 48224157 | 6 | 0,5 | 80 | 14 | 4,5 | 3,4 | 3 | DIN374 |
| 48224156 | 6 | 0,75 | 80 | 14 | 4,5 | 3,4 | 3 | DIN374 |
| 48224163 | 8 | 0,75 | 80 | 18 | 6 | 4,9 | 3 | DIN374 |
| 48224162 | 8 | 1 | 90 | 22 | 6 | 4,9 | 3 | DIN374 |
| 48224167 | 9 | 1 | 90 | 22 | 7 | 5,5 | 3 | DIN374 |
| 48224172 | 10 | 0,75 | 90 | 20 | 7 | 5,5 | 3 | DIN374 |
| 48224171 | 10 | 1 | 90 | 20 | 7 | 5,5 | 3 | DIN374 |
| 48224170 | 10 | 1,25 | 100 | 24 | 7 | 5,5 | 3 | DIN374 |
| 48224176 | 11 | 1 | 90 | 20 | 8 | 6,2 | 3 | DIN374 |
| 48224182 | 12 | 1 | 100 | 22 | 9 | 7 | 3 | DIN374 |
| 48224181 | 12 | 1,25 | 100 | 22 | 9 | 7 | 3 | DIN374 |
| 48224180 | 12 | 1,5 | 100 | 22 | 9 | 7 | 3 | DIN374 |
| 48224194 | 14 | 1 | 100 | 22 | 11 | 9 | 3 | DIN374 |
| 48224193 | 14 | 1,25 | 100 | 22 | 11 | 9 | 3 | DIN374 |
| 48224192 | 14 | 1,5 | 100 | 22 | 11 | 9 | 3 | DIN374 |
| 48224204 | 16 | 1 | 100 | 22 | 12 | 9 | 3 | DIN374 |
| 48224203 | 16 | 1,5 | 100 | 22 | 12 | 9 | 3 | DIN374 |
| 48224218 | 18 | 1 | 110 | 25 | 14 | 11 | 3 | DIN374 |
| 48224216 | 18 | 1,5 | 110 | 25 | 14 | 11 | 3 | DIN374 |
| 48224232 | 20 | 1 | 125 | 25 | 16 | 12 | 3 | DIN374 |
| 48224230 | 20 | 1,5 | 125 | 25 | 16 | 12 | 3 | DIN374 |
| 48224220 | 20 | 2 | 140 | 34 | 16 | 12 | 3 | DIN374 |
| 48224241 | 22 | 1 | 125 | 25 | 18 | 14,5 | 3 | DIN374 |
| 48224240 | 22 | 1,5 | 125 | 25 | 18 | 14,5 | 3 | DIN374 |
| 48224239 | 22 | 2 | 140 | 34 | 18 | 14,5 | 3 | DIN374 |
| 48224251 | 24 | 1 | 140 | 28 | 18 | 14,5 | 3 | DIN374 |
| 48224250 | 24 | 1,5 | 140 | 28 | 18 | 14,5 | 3 | DIN374 |
| 48224249 | 24 | 2 | 140 | 28 | 18 | 14,5 | 3 | DIN374 |
