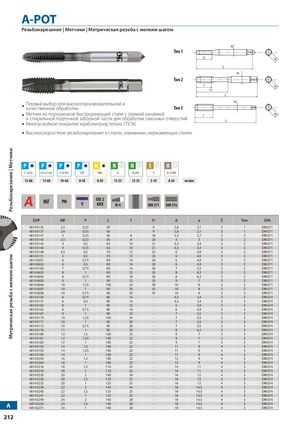

A-POT
Резьбонарезание | Метчики | Метрическая резьба с мелким шагом
- Первый выбор для высокопроизводительной и качественной обработки
- Метчик из порошковой быстрорежущей стали с прямой канавкой и спиральной подточкой заборной части для обработки сквозных отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Высокоскоростное резьбонарезание в сталях, алюминии, нержавеющих сталях
Рекомендуемые материалы и скорости резания
| Группа материала | Скорость резания, м/мин |
|---|---|
| P, C<0,2% | 15-60 |
| P, 0,25<C<0,4 | 15-60 |
| P, C>0,45% | 10-60 |
| P, SCM | 8-30 |
| M, INOX | 8-20 |
| N, Al | 15-35 |
| N, AC, ADC | 15-35 |
| S, Ti | 5-10 |
| H, 25-35 HRC | 8-20 |
Материал инструмента: PM HSS. Класс допуска: ISO 2, 6HX. Форма заборной части: B/4. Стандарт: DIN 371, DIN 374.
| EDP | MF | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 48145135 | 2,5 | 0,35 | 50 | - | 9 | 2,8 | 2,1 | 2 | 1 | DIN371 |
| 48145137 | 2,6 | 0,35 | 50 | - | 9 | 2,8 | 2,1 | 2 | 1 | DIN371 |
| 48145141 | 3 | 0,35 | 56 | 8 | 18 | 3,5 | 2,7 | 3 | 2 | DIN371 |
| 48145143 | 3,5 | 0,35 | 56 | 9 | 20 | 4 | 3 | 3 | 2 | DIN371 |
| 48145145 | 4 | 0,5 | 63 | 10 | 21 | 4,5 | 3,4 | 3 | 2 | DIN371 |
| 48145146 | 4 | 0,35 | 63 | 10 | 21 | 4,5 | 3,4 | 3 | 2 | DIN371 |
| 48145148 | 4,5 | 0,5 | 70 | 12 | 25 | 6 | 4,9 | 3 | 2 | DIN371 |
| 48145151 | 5 | 0,5 | 70 | 12 | 25 | 6 | 4,9 | 3 | 2 | DIN371 |
| 48145601 | 6 | 0,75 | 80 | 14 | 30 | 6 | 4,9 | 3 | 2 | DIN371 |
| 48145602 | 6 | 0,5 | 80 | 14 | 30 | 6 | 4,9 | 3 | 2 | DIN371 |
| 48145160 | 7 | 0,75 | 80 | 14 | 30 | 7 | 5,5 | 3 | 2 | DIN371 |
| 48145603 | 8 | 1 | 90 | 22 | 35 | 8 | 6,2 | 3 | 2 | DIN371 |
| 48145604 | 8 | 0,75 | 80 | 18 | 30 | 8 | 6,2 | 3 | 2 | DIN371 |
| 48145605 | 9 | 1 | 90 | 22 | 35 | 9 | 7 | 3 | 2 | DIN371 |
| 48145606 | 10 | 1,25 | 100 | 24 | 39 | 10 | 8 | 3 | 2 | DIN371 |
| 48145607 | 10 | 1 | 90 | 20 | 35 | 10 | 8 | 3 | 2 | DIN371 |
| 48145608 | 10 | 0,75 | 90 | 20 | 35 | 10 | 8 | 3 | 2 | DIN371 |
| 48145156 | 6 | 0,75 | 80 | 14 | - | 4,5 | 3,4 | 3 | 3 | DIN374 |
| 48145157 | 6 | 0,5 | 80 | 14 | - | 4,5 | 3,4 | 3 | 3 | DIN374 |
| 48145162 | 8 | 1 | 90 | 22 | - | 6 | 4,9 | 3 | 3 | DIN374 |
| 48145163 | 8 | 0,75 | 80 | 18 | - | 6 | 4,9 | 3 | 3 | DIN374 |
| 48145167 | 9 | 1 | 90 | 22 | - | 7 | 5,5 | 3 | 3 | DIN374 |
| 48145170 | 10 | 1,25 | 100 | 24 | - | 7 | 5,5 | 3 | 3 | DIN374 |
| 48145171 | 10 | 1 | 90 | 20 | - | 7 | 5,5 | 3 | 3 | DIN374 |
| 48145172 | 10 | 0,75 | 90 | 20 | - | 7 | 5,5 | 3 | 3 | DIN374 |
| 48145176 | 11 | 1 | 90 | 20 | - | 8 | 6,2 | 3 | 3 | DIN374 |
| 48145180 | 12 | 1,5 | 100 | 22 | - | 9 | 7 | 3 | 3 | DIN374 |
| 48145181 | 12 | 1,25 | 100 | 22 | - | 9 | 7 | 3 | 3 | DIN374 |
| 48145182 | 12 | 1 | 100 | 22 | - | 9 | 7 | 3 | 3 | DIN374 |
| 48145192 | 14 | 1,5 | 100 | 22 | - | 11 | 9 | 4 | 3 | DIN374 |
| 48145193 | 14 | 1,25 | 100 | 22 | - | 11 | 9 | 4 | 3 | DIN374 |
| 48145194 | 14 | 1 | 100 | 22 | - | 11 | 9 | 4 | 3 | DIN374 |
| 48145203 | 16 | 1,5 | 100 | 22 | - | 12 | 9 | 4 | 3 | DIN374 |
| 48145204 | 16 | 1 | 100 | 22 | - | 12 | 9 | 4 | 3 | DIN374 |
| 48145216 | 18 | 1,5 | 110 | 25 | - | 14 | 11 | 4 | 3 | DIN374 |
| 48145218 | 18 | 1 | 110 | 25 | - | 14 | 11 | 4 | 3 | DIN374 |
| 48145220 | 20 | 2 | 140 | 34 | - | 16 | 12 | 4 | 3 | DIN374 |
| 48145230 | 20 | 1,5 | 125 | 25 | - | 16 | 12 | 4 | 3 | DIN374 |
| 48145232 | 20 | 1 | 125 | 25 | - | 16 | 12 | 4 | 3 | DIN374 |
| 48145239 | 22 | 2 | 140 | 34 | - | 18 | 14,5 | 4 | 3 | DIN374 |
| 48145240 | 22 | 1,5 | 125 | 25 | - | 18 | 14,5 | 4 | 3 | DIN374 |
| 48145241 | 22 | 1 | 125 | 25 | - | 18 | 14,5 | 4 | 3 | DIN374 |
| 48145249 | 24 | 2 | 140 | 28 | - | 18 | 14,5 | 4 | 3 | DIN374 |
| 48145250 | 24 | 1,5 | 140 | 28 | - | 18 | 14,5 | 4 | 3 | DIN374 |
| 48145251 | 24 | 1 | 140 | 28 | - | 18 | 14,5 | 4 | 3 | DIN374 |
