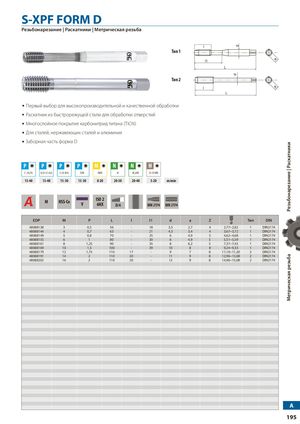

S-XPF FORM D
Резьбонарезание | Раскатники | Метрическая резьба
- Первый выбор для высокопроизводительной и качественной обработки
- Раскатник из быстрорежущей стали для обработки отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Для сталей, нержавеющих сталей и алюминия
- Заборная часть форма D
| EDP | M | P | L | l | l1 | d | a | Z | Ø | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 48088138 | 3 | 0,5 | 56 | - | 18 | 3,5 | 2,7 | 4 | 2,77~2,82 | 1 | DIN2174 |
| 48088144 | 4 | 0,7 | 63 | - | 21 | 4,5 | 3,4 | 4 | 3,67~3,72 | 1 | DIN2174 |
| 48088149 | 5 | 0,8 | 70 | - | 25 | 6 | 4,9 | 5 | 4,62~4,68 | 1 | DIN2174 |
| 48088155 | 6 | 1 | 80 | - | 30 | 6 | 4,9 | 5 | 5,51~5,59 | 1 | DIN2174 |
| 48088161 | 8 | 1,25 | 90 | - | 35 | 8 | 6,2 | 5 | 7,37~7,45 | 1 | DIN2174 |
| 48088169 | 10 | 1,5 | 100 | - | 39 | 10 | 8 | 8 | 9,24~9,33 | 1 | DIN2174 |
| 48088179 | 12 | 1,75 | 110 | 17 | - | 9 | 7 | 8 | 11,10~11,20 | 2 | DIN2174 |
| 48088191 | 14 | 2 | 110 | 20 | - | 11 | 9 | 8 | 12,96~13,08 | 2 | DIN2174 |
| 48088202 | 16 | 2 | 110 | 20 | - | 12 | 9 | 8 | 14,96~15,08 | 2 | DIN2174 |
