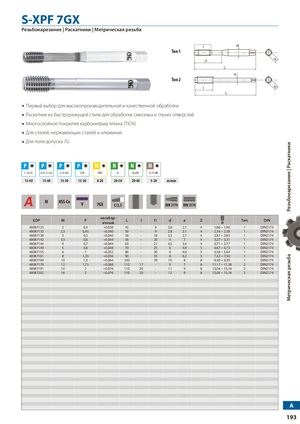

S-XPF 7GX
Резьбонарезание | Раскатники | Метрическая резьба
- Первый выбор для высокопроизводительной и качественной обработки
- Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Для сталей, нержавеющих сталей и алюминия
- Для поля допуска 7G
| EDP | M | P | Негабаритный | L | l | l1 | d | a | Z | Ø | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48087125 | 2 | 0,4 | +0,038 | 45 | - | 8 | 2,8 | 2,1 | 4 | 1,86~1,90 | 1 | DIN2174 |
| 48087133 | 2,5 | 0,45 | +0,040 | 50 | - | 9 | 2,8 | 2,1 | 4 | 2,34~2,38 | 1 | DIN2174 |
| 48087138 | 3 | 0,5 | +0,040 | 56 | - | 18 | 3,5 | 2,7 | 4 | 2,81~2,85 | 1 | DIN2174 |
| 48087142 | 3,5 | 0,6 | +0,044 | 56 | - | 20 | 4 | 3 | 4 | 3,27~3,31 | 1 | DIN2174 |
| 48087144 | 4 | 0,7 | +0,044 | 63 | - | 21 | 4,5 | 3,4 | 4 | 3,71~3,77 | 1 | DIN2174 |
| 48087149 | 5 | 0,8 | +0,048 | 70 | - | 25 | 6 | 4,9 | 5 | 4,67~4,73 | 1 | DIN2174 |
| 48087155 | 6 | 1 | +0,052 | 80 | - | 30 | 6 | 4,9 | 5 | 5,56~5,64 | 1 | DIN2174 |
| 48087161 | 8 | 1,25 | +0,056 | 90 | - | 35 | 8 | 6,2 | 5 | 7,42~7,50 | 1 | DIN2174 |
| 48087169 | 10 | 1,5 | +0,064 | 100 | - | 39 | 10 | 8 | 8 | 9,30~9,39 | 1 | DIN2174 |
| 48087179 | 12 | 1,75 | +0,068 | 110 | 17 | - | 9 | 7 | 8 | 11,17~11,28 | 2 | DIN2174 |
| 48087191 | 14 | 2 | +0,076 | 110 | 20 | - | 11 | 9 | 8 | 13,04~13,16 | 2 | DIN2174 |
| 48087202 | 16 | 2 | +0,076 | 110 | 20 | - | 12 | 9 | 8 | 15,04~15,16 | 2 | DIN2174 |
