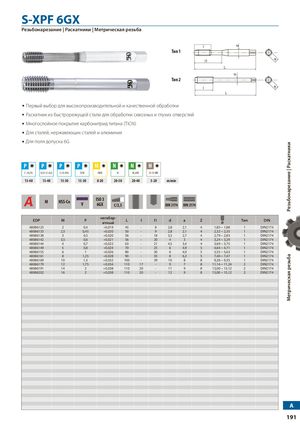

S-XPF 6GX
Резьбонарезание | Раскатники | Метрическая резьба
- Первый выбор для высокопроизводительной и качественной обработки
- Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Для сталей, нержавеющих сталей и алюминия
- Для поля допуска 6G
| EDP | M | P | Негабаритный | L | l | l1 | d | a | Z | Ø | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48086125 | 2 | 0,4 | +0,019 | 45 | - | 8 | 2,8 | 2,1 | 4 | 1,85~1,88 | 1 | DIN2174 |
| 48086133 | 2,5 | 0,45 | +0,020 | 50 | - | 9 | 2,8 | 2,1 | 4 | 2,32~2,35 | 1 | DIN2174 |
| 48086138 | 3 | 0,5 | +0,020 | 56 | - | 18 | 3,5 | 2,7 | 4 | 2,79~2,83 | 1 | DIN2174 |
| 48086142 | 3,5 | 0,6 | +0,021 | 56 | - | 20 | 4 | 3 | 4 | 3,24~3,29 | 1 | DIN2174 |
| 48086144 | 4 | 0,7 | +0,022 | 63 | - | 21 | 4,5 | 3,4 | 4 | 3,69~3,75 | 1 | DIN2174 |
| 48086149 | 5 | 0,8 | +0,024 | 70 | - | 25 | 6 | 4,9 | 5 | 4,64~4,71 | 1 | DIN2174 |
| 48086155 | 6 | 1 | +0,026 | 80 | - | 30 | 6 | 4,9 | 5 | 5,55~5,63 | 1 | DIN2174 |
| 48086161 | 8 | 1,25 | +0,028 | 90 | - | 35 | 8 | 6,2 | 5 | 7,40~7,47 | 1 | DIN2174 |
| 48086169 | 10 | 1,5 | +0,032 | 100 | - | 39 | 10 | 8 | 8 | 9,26~9,35 | 1 | DIN2174 |
| 48086179 | 12 | 1,75 | +0,034 | 110 | 17 | - | 9 | 7 | 8 | 11,14~11,24 | 2 | DIN2174 |
| 48086191 | 14 | 2 | +0,038 | 110 | 20 | - | 11 | 9 | 8 | 13,00~13,12 | 2 | DIN2174 |
| 48086202 | 16 | 2 | +0,038 | 110 | 20 | - | 12 | 9 | 8 | 15,00~15,12 | 2 | DIN2174 |
