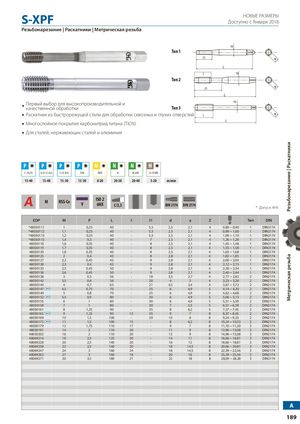

S-XPF
Новые размеры. Доступно с января 2018.
Резьбонарезание | Раскатники | Метрическая резьба
- Первый выбор для высокопроизводительной и качественной обработки
- Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Для сталей, нержавеющих сталей и алюминия
* Допуск 4HX
| EDP | M | P | L | l | l1 | d | a | Z | Ø | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|---|
| *48030111 | 1 | 0,25 | 40 | - | 5,5 | 2,5 | 2,1 | 4 | 0,89~0,90 | 1 | DIN2174 |
| *48030112 | 1,1 | 0,25 | 40 | - | 5,5 | 2,5 | 2,1 | 4 | 0,99~1,00 | 1 | DIN2174 |
| *48030113 | 1,2 | 0,25 | 40 | - | 5,5 | 2,5 | 2,1 | 4 | 1,09~1,10 | 1 | DIN2174 |
| *48030115 | 1,4 | 0,3 | 40 | - | 7 | 2,5 | 2,1 | 4 | 1,26~1,28 | 1 | DIN2174 |
| 48030118 | 1,6 | 0,35 | 40 | - | 8 | 2,5 | 2,1 | 4 | 1,45~1,48 | 1 | DIN2174 |
| 48030119 | 1,7 | 0,35 | 40 | - | 8 | 2,5 | 2,1 | 4 | 1,55~1,58 | 1 | DIN2174 |
| 48030120 | 1,8 | 0,35 | 40 | - | 8 | 2,5 | 2,1 | 4 | 1,65~1,68 | 1 | DIN2174 |
| 48030125 | 2 | 0,4 | 45 | - | 8 | 2,8 | 2,1 | 4 | 1,82~1,85 | 1 | DIN2174 |
| 48030127 | 2,2 | 0,45 | 45 | - | 9 | 2,8 | 2,1 | 4 | 2,00~2,04 | 1 | DIN2174 |
| 48030128 | 2,3 | 0,4 | 45 | - | 9 | 2,8 | 2,1 | 4 | 2,12~2,15 | 1 | DIN2174 |
| 48030133 | 2,5 | 0,45 | 50 | - | 9 | 2,8 | 2,1 | 4 | 2,30~2,34 | 1 | DIN2174 |
| 48030136 | 2,6 | 0,45 | 50 | - | 9 | 2,8 | 2,1 | 4 | 2,40~2,44 | 1 | DIN2174 |
| 48030138 | 3 | 0,5 | 56 | - | 18 | 3,5 | 2,7 | 4 | 2,77~2,82 | 2 | DIN2174 |
| 48030142 | 3,5 | 0,6 | 56 | - | 20 | 4 | 3 | 4 | 3,23~3,28 | 2 | DIN2174 |
| 48030144 | 4 | 0,7 | 63 | - | 21 | 4,5 | 3,4 | 4 | 3,67~3,72 | 2 | DIN2174 |
| 48030147 (новинка) | 4,5 | 0,75 | 70 | - | 25 | 6 | 4,9 | 5 | 4,14~4,20 | 2 | DIN2174 |
| 48030149 | 5 | 0,8 | 70 | - | 25 | 6 | 4,9 | 5 | 4,62~4,68 | 2 | DIN2174 |
| 48030152 (новинка) | 5,5 | 0,9 | 80 | - | 30 | 6 | 4,9 | 5 | 5,06~5,13 | 2 | DIN2174 |
| 48030155 | 6 | 1 | 80 | - | 30 | 6 | 4,9 | 5 | 5,51~5,59 | 2 | DIN2174 |
| 48030158 | 7 | 1 | 80 | - | 30 | 7 | 5,5 | 5 | 6,51~6,59 | 2 | DIN2174 |
| 48030161 | 8 | 1,25 | 90 | - | 35 | 8 | 6,2 | 5 | 7,37~7,45 | 2 | DIN2174 |
| 48030165 (новинка) | 9 | 1,25 | 90 | 12 | 35 | 9 | 7 | 8 | 8,37~8,45 | 2 | DIN2174 |
| 48030169 | 10 | 1,5 | 100 | - | 39 | 10 | 8 | 8 | 9,24~9,33 | 2 | DIN2174 |
| 48030175 (новинка) | 11 | 1,5 | 100 | 15 | - | 8 | 6,2 | 8 | 10,24~10,33 | 2 | DIN2174 |
| 48030179 | 12 | 1,75 | 110 | 17 | - | 9 | 7 | 8 | 11,10~11,20 | 3 | DIN2174 |
| 48030191 | 14 | 2 | 110 | 20 | - | 11 | 9 | 8 | 12,96~13,08 | 3 | DIN2174 |
| 48030202 | 16 | 2 | 110 | 20 | - | 12 | 9 | 8 | 14,96~15,08 | 3 | DIN2174 |
| 48069214 | 18 | 2,5 | 125 | 20 | - | 14 | 11 | 8 | 16,66~16,81 | 3 | DIN2174 |
| 48069228 | 20 | 2,5 | 140 | 20 | - | 16 | 12 | 8 | 18,66~18,81 | 3 | DIN2174 |
| 48069238 | 22 | 2,5 | 140 | 20 | - | 18 | 14,5 | 8 | 20,66~20,81 | 3 | DIN2174 |
| 48069247 | 24 | 3 | 160 | 24 | - | 18 | 14,5 | 8 | 22,39~22,56 | 3 | DIN2174 |
| 48069262 | 27 | 3 | 160 | 18 | - | 20 | 16 | 8 | 25,39~25,56 | 3 | DIN2174 |
| 48069271 | 30 | 3,5 | 180 | 21 | - | 22 | 18 | 8 | 28,09~28,28 | 3 | DIN2174 |
