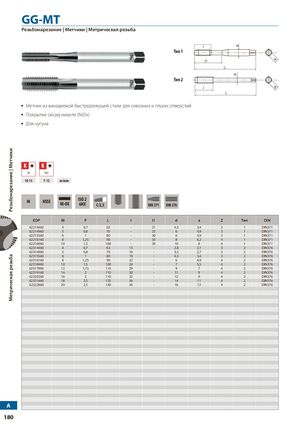

GG-MT
Резьбонарезание | Метчики | Метрическая резьба
- Метчик из ванадиевой быстрорежущей стали для сквозных и глухих отверстий
- Покрытие оксид никеля (NiOx)
- Для чугуна
| Область применения | Скорость резания, м/мин |
|---|---|
| GG | 10-15 |
| GGG | 7-12 |
M, HSSE, NI-OX, ISO 2 6HX C/2,5, DIN 371, DIN 376
| EDP | M | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 62214460 | 4 | 0,7 | 63 | - | 21 | 4,5 | 3,4 | 3 | 1 | DIN371 |
| 62214960 | 5 | 0,8 | 70 | - | 25 | 6 | 4,9 | 3 | 1 | DIN371 |
| 62215560 | 6 | 1 | 80 | - | 30 | 6 | 4,9 | 3 | 1 | DIN371 |
| 62216160 | 8 | 1,25 | 90 | - | 35 | 8 | 6,2 | 4 | 1 | DIN371 |
| 62216960 | 10 | 1,5 | 100 | - | 39 | 10 | 8 | 4 | 1 | DIN371 |
| 62314460 | 4 | 0,7 | 63 | 13 | - | 2,8 | 2,1 | 3 | 2 | DIN376 |
| 62314960 | 5 | 0,8 | 70 | 16 | - | 3,5 | 2,7 | 3 | 2 | DIN376 |
| 62315560 | 6 | 1 | 80 | 19 | - | 4,5 | 3,4 | 3 | 2 | DIN376 |
| 62316160 | 8 | 1,25 | 90 | 22 | - | 6 | 4,9 | 4 | 2 | DIN376 |
| 62316960 | 10 | 1,5 | 100 | 24 | - | 7 | 5,5 | 4 | 2 | DIN376 |
| 62317960 | 12 | 1,75 | 110 | 29 | - | 9 | 7 | 4 | 2 | DIN376 |
| 62319160 | 14 | 2 | 110 | 30 | - | 11 | 9 | 4 | 2 | DIN376 |
| 62320260 | 16 | 2 | 110 | 32 | - | 12 | 9 | 4 | 2 | DIN376 |
| 62321460 | 18 | 2,5 | 125 | 34 | - | 14 | 11 | 4 | 2 | DIN376 |
| 62322860 | 20 | 2,5 | 140 | 34 | - | 16 | 12 | 4 | 2 | DIN376 |
