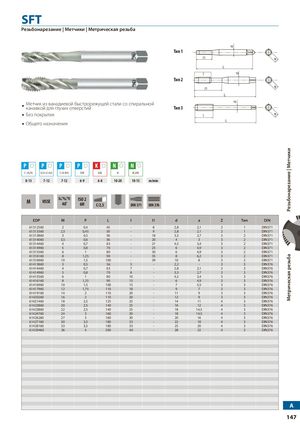

SFT
Резьбонарезание | Метчики | Метрическая резьба
- Метчик из ванадиевой быстрорежущей стали со спиральной канавкой для глухих отверстий
- Без покрытия
- Общего назначения
| Материал | Диапазон, м/мин |
|---|---|
| P C<0,2% | 8-13 |
| P 0,25<C<0,4 | 7-12 |
| P C>0,45% | 7-12 |
| P SCM | 6-9 |
| K GGG | 6-8 |
| N Al | 10-20 |
| N AC,ADC | 10-15 |
ISO 2, M, HSSE, 40˚, 6H, C/2,5, DIN 371, DIN 376
| EDP | M | P | L | l | l1 | d | a | Z | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 61312560 | 2 | 0,4 | 45 | - | 8 | 2,8 | 2,1 | 2 | 1 | DIN371 |
| 61313360 | 2,5 | 0,45 | 50 | - | 9 | 2,8 | 2,1 | 2 | 1 | DIN371 |
| 61313860 | 3 | 0,5 | 56 | - | 18 | 3,5 | 2,7 | 3 | 2 | DIN371 |
| 61314060 | 3,5 | 0,6 | 56 | - | 20 | 4 | 3 | 3 | 2 | DIN371 |
| 61314460 | 4 | 0,7 | 63 | - | 21 | 4,5 | 3,4 | 3 | 2 | DIN371 |
| 61314960 | 5 | 0,8 | 70 | - | 25 | 6 | 4,9 | 3 | 2 | DIN371 |
| 61315560 | 6 | 1 | 80 | - | 30 | 6 | 4,9 | 3 | 2 | DIN371 |
| 61316160 | 8 | 1,25 | 90 | - | 35 | 8 | 6,2 | 3 | 2 | DIN371 |
| 61316960 | 10 | 1,5 | 100 | - | 39 | 10 | 8 | 3 | 2 | DIN371 |
| 61413860 | 3 | 0,5 | 56 | 5 | - | 2,2 | - | 3 | 3 | DIN376 |
| 61414460 | 4 | 0,7 | 63 | 7 | - | 2,8 | 2,1 | 3 | 3 | DIN376 |
| 61414960 | 5 | 0,8 | 70 | 8 | - | 3,5 | 2,7 | 3 | 3 | DIN376 |
| 61415560 | 6 | 1 | 80 | 10 | - | 4,5 | 3,4 | 3 | 3 | DIN376 |
| 61416160 | 8 | 1,25 | 90 | 13 | - | 6 | 4,9 | 3 | 3 | DIN376 |
| 61416960 | 10 | 1,5 | 100 | 15 | - | 7 | 5,5 | 3 | 3 | DIN376 |
| 61417960 | 12 | 1,75 | 110 | 18 | - | 9 | 7 | 3 | 3 | DIN376 |
| 61419160 | 14 | 2 | 110 | 20 | - | 11 | 9 | 3 | 3 | DIN376 |
| 61420260 | 16 | 2 | 110 | 20 | - | 12 | 9 | 3 | 3 | DIN376 |
| 61421460 | 18 | 2,5 | 125 | 25 | - | 14 | 11 | 4 | 3 | DIN376 |
| 61422860 | 20 | 2,5 | 140 | 25 | - | 16 | 12 | 4 | 3 | DIN376 |
| 61423860 | 22 | 2,5 | 140 | 25 | - | 18 | 14,5 | 4 | 3 | DIN376 |
| 61424760 | 24 | 3 | 160 | 30 | - | 18 | 14,5 | 4 | 3 | DIN376 |
| 61426260 | 27 | 3 | 160 | 30 | - | 20 | 16 | 4 | 3 | DIN376 |
| 61427160 | 30 | 3,5 | 180 | 35 | - | 22 | 18 | 4 | 3 | DIN376 |
| 61428160 | 33 | 3,5 | 180 | 35 | - | 25 | 20 | 4 | 3 | DIN376 |
| 61429460 | 36 | 4 | 200 | 40 | - | 28 | 22 | 4 | 3 | DIN376 |
