ADO
Высокопроизводительное карбидное сверло с подводом охлаждающей жидкости

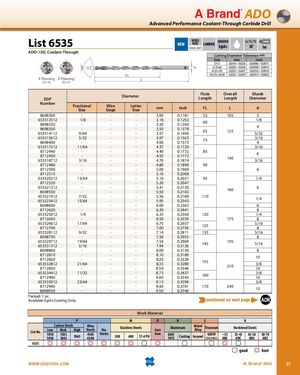

Список 6535 — НОВОЕ
ADO-15D с подводом охлаждающей жидкости
Угол при вершине 140°, угол при главной режущей кромке 30°, с покрытием EgiAs.
Допуск на диаметр сверла (e8):
| Размер | мм | дюйм |
|---|---|---|
| D=3 | -0.014 / -0.028 | -0.0006 / -0.0011 |
| 3<D≤6 | -0.020 / -0.038 | -0.0008 / -0.0015 |
| 6<D≤10 | -0.025 / -0.047 | -0.0010 / -0.0019 |
| 10<D≤14.29 | -0.032 / -0.059 | -0.0013 / -0.0023 |
| Артикул | Дробная величина | Размер по калибру проволоки | Буквенный размер | мм | дюйм | Длина рабочей части FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| 8698300 | — | — | — | 3.00 | 0.1181 | 55 | 105 | 3 |
| 653512512 | 1/8 | — | — | 3.18 | 0.1252 | |||
| 8698320 | — | — | — | 3.20 | 0.1260 | 60 | 125 | 4 |
| 8698350 | — | — | — | 3.50 | 0.1378 | |||
| 653514112 | 9/64 | — | — | 3.57 | 0.1406 | 65 | 125 | 5/32 |
| 653515612 | 5/32 | — | — | 3.97 | 0.1563 | |||
| 8698400 | — | — | — | 4.00 | 0.1575 | 75 | 140 | 4 |
| 653517212 | 11/64 | — | — | 4.37 | 0.1720 | |||
| 8712440 | — | — | — | 4.40 | 0.1732 | 85 | 140 | 6 |
| 8712450 | — | — | — | 4.50 | 0.1772 | |||
| 653518712 | 3/16 | — | — | 4.76 | 0.1874 | 90 | 140 | 3/16 |
| 8712480 | — | — | — | 4.80 | 0.1890 | |||
| 8712500 | — | — | — | 5.00 | 0.1969 | |||
| 8712510 | — | — | — | 5.10 | 0.2008 | 95 | 160 | 1/4 |
| 653520312 | 13/64 | — | — | 5.16 | 0.2031 | |||
| 8712520 | — | — | — | 5.20 | 0.2047 | |||
| 653521312 | — | — | — | 5.41 | 0.2130 | 110 | 160 | 6 |
| 8698550 | — | — | — | 5.50 | 0.2165 | |||
| 653521912 | 7/32 | — | — | 5.56 | 0.2189 | 110 | 160 | 1/4 |
| 653523412 | 15/64 | — | — | 5.95 | 0.2343 | |||
| 8698600 | — | — | — | 6.00 | 0.2362 | 120 | 175 | 6 |
| 8712620 | — | — | — | 6.20 | 0.2441 | |||
| 653525012 | 1/4 | — | — | 6.35 | 0.2500 | 120 | 175 | 1/4-8 |
| 8712650 | — | — | — | 6.50 | 0.2559 | |||
| 653526612 | 17/64 | — | — | 6.75 | 0.2657 | 125 | 175 | 5/16 |
| 8712700 | — | — | — | 7.00 | 0.2756 | |||
| 653528112 | 9/32 | — | — | 7.14 | 0.2811 | 135 | 195 | 5/16 |
| 8698750 | — | — | — | 7.50 | 0.2953 | |||
| 653529712 | 19/64 | — | — | 7.54 | 0.2969 | 145 | 195 | 5/16 |
| 653531312 | 5/16 | — | — | 7.94 | 0.3126 | |||
| 8698800 | — | — | — | 8.00 | 0.3150 | 155 | 210 | 8 |
| 8712810 | — | — | — | 8.10 | 0.3189 | |||
| 8712820 | — | — | — | 8.20 | 0.3228 | 155 | 210 | 3/8-10 |
| 653532812 | 21/64 | — | — | 8.33 | 0.3280 | |||
| 8712850 | — | — | — | 8.50 | 0.3346 | 160 | 210 | 3/8 |
| 653534412 | 11/32 | — | — | 8.73 | 0.3437 | |||
| 8712900 | — | — | — | 9.00 | 0.3543 | 170 | 240 | 10 |
| 653535912 | 23/64 | — | — | 9.13 | 0.3594 | |||
| 8712940 | — | — | — | 9.40 | 0.3701 | 170 | 240 | 10 |
| 8698950 | — | — | — | 9.50 | 0.3740 | — | — | — |
Упаковано: 1 шт.
Доступно только с покрытием EgiAs.
Совместимость с материалами
| Список № | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Алюминий | S — Сплав никель-титан | H — Закаленные стали | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6535 | хорошо | — | — | — | — | — | — | — | — | лучше всего | |||||
