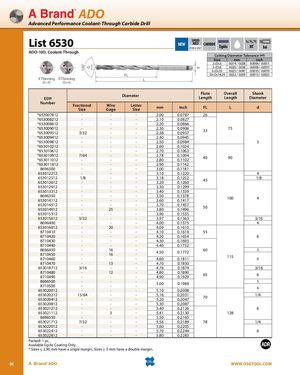

Общий каталог OSG 2018 - 2019 - страница 94
Навигация
Общий каталог OSG русский
Общий каталог Somta
ADO
Высокопроизводительное карбидное сверло с подводом охлаждающей жидкости
Список 6530 — НОВОЕ
ADO-10D с подводом охлаждающей жидкости
Угол при вершине 140°, угол при главной режущей кромке 30°, с покрытием EgiAs.
| Допуск на диаметр сверла (e8) | Размер, мм | Размер, дюйм |
|---|---|---|
| 2≤D≤3 | -0.014 / -0.028 | -0.0006 / -0.0011 |
| 3<D≤6 | -0.020 / -0.038 | -0.0008 / -0.0015 |
| 6<D≤10 | -0.025 / -0.047 | -0.0010 / -0.0019 |
| 10<D≤14.29 | -0.032 / -0.059 | -0.0013 / -0.0023 |
Сверла диаметром D<4 с одной стороной режущей кромки; сверла диаметром D≥4 с двусторонней кромкой.
| Артикул | Дробная величина | Размер по калибру проволоки | Буквенный размер | мм | дюйм | Длина рабочей части FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| *653007812 | — | — | — | 2.00 | 0.0787 | 26 | 75 | 3 |
| *653008212 | — | — | — | 2.10 | 0.0827 | |||
| *653008612 | — | — | — | 2.20 | 0.0866 | |||
| *653009012 | — | — | — | 2.30 | 0.0906 | 33 | 75 | 3 |
| *653009312 | 3/32 | — | — | 2.38 | 0.0937 | |||
| *653009412 | — | — | — | 2.40 | 0.0945 | 40 | 90 | 3 |
| *653009812 | — | — | — | 2.50 | 0.0984 | |||
| *653010212 | — | — | — | 2.60 | 0.1024 | |||
| *653010612 | — | — | — | 2.70 | 0.1063 | 45 | 100 | 4 |
| *653010912 | 7/64 | — | — | 2.78 | 0.1094 | |||
| *653011012 | — | — | — | 2.80 | 0.1102 | |||
| *653011412 | — | — | — | 2.90 | 0.1142 | 50 | 100 | 1/8 (4) |
| 8696300 | — | — | — | 3.00 | 0.1181 | |||
| 653012212 | — | — | — | 3.10 | 0.1220 | 45 | 100 | 1/8 |
| 653012512 | 1/8 | — | — | 3.18 | 0.1252 | |||
| 653012612 | — | — | — | 3.20 | 0.1260 | |||
| 653012912 | — | — | — | 3.30 | 0.1299 | |||
| 653013312 | — | — | — | 3.40 | 0.1339 | 50 | 100 | 4 |
| 8696350 | — | — | — | 3.50 | 0.1378 | |||
| 653014112 | — | — | — | 3.60 | 0.1417 | 50 | 100 | 4 |
| 653014512 | — | — | — | 3.70 | 0.1457 | |||
| 653014912 | — | 25 | — | 3.80 | 0.1496 | |||
| 653015312 | — | — | — | 3.90 | 0.1535 | |||
| 653015612 | 5/32 | — | — | 3.97 | 0.1563 | 50 | 100 | 3/16 |
| 8696400 | — | — | — | 4.00 | 0.1575 | |||
| 653016012 | — | 20 | — | 4.09 | 0.1610 | 55 | 115 | 3/16 |
| 8710410 | — | — | — | 4.10 | 0.1614 | |||
| 8710420 | — | — | — | 4.20 | 0.1654 | 55 | 115 | 6 |
| 8710430 | — | — | — | 4.30 | 0.1693 | |||
| 8710440 | — | — | — | 4.40 | 0.1732 | |||
| 8696450 | — | 16 | — | 4.50 | 0.1772 | 60 | 115 | 5 |
| 8710450 | — | 16 | — | — | — | |||
| 8710460 | — | — | — | 4.60 | 0.1811 | 60 | 115 | 6 |
| 8710470 | — | 13 | — | 4.70 | 0.1850 | |||
| 653018712 | 3/16 | — | — | 4.76 | 0.1874 | 65 | 115 | 3/16 |
| 8710480 | — | 12 | — | 4.80 | 0.1890 | |||
| 8710490 | — | — | — | 4.90 | 0.1929 | 65 | 115 | 6 |
| 8696500 | — | — | — | 5.00 | 0.1969 | |||
| 8710500 | — | — | — | — | — | |||
| 653020012 | — | — | — | 5.10 | 0.2008 | 70 | 128 | 1/4 |
| 653020212 | 13/64 | — | — | 5.16 | 0.2031 | |||
| 653020412 | — | — | — | 5.20 | 0.2047 | |||
| 653020812 | — | — | — | 5.30 | 0.2087 | 70 | 128 | 6 |
| 653021212 | — | — | — | 5.40 | 0.2126 | |||
| 653021112 | — | 3 | — | 5.41 | 0.2130 | |||
| 8696550 | — | — | — | 5.50 | 0.2165 | 78 | 128 | 1/4 |
| 653021712 | 7/32 | — | — | 5.56 | 0.2189 | |||
| 653022012 | — | — | — | 5.60 | 0.2205 | |||
| 653022412 | — | — | — | 5.70 | 0.2244 | |||
| 653022812 | — | — | — | 5.80 | 0.2283 | 78 | 128 | 6 |
Упаковано: 1 шт.
Доступно только с покрытием EgiAs.
Сверла диаметром ≤ 2.90 мм имеют одну кромку. Сверла диаметром ≥ 3 мм имеют двойную кромку.
