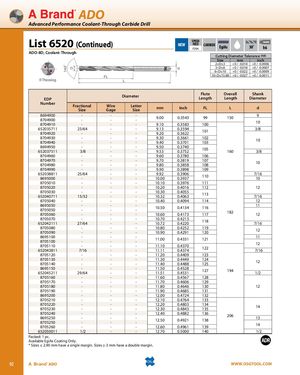

Общий каталог OSG 2018 - 2019 - страница 92
Навигация
Общий каталог OSG русский
Общий каталог Somta
АДО
Спиральное сверло с подводом СОЖ повышенной производительности
Каталог 6520 (продолжение)
Новинка | Скорость | Подача | P294 | Карбид | Покрытие EgiAs | Угол 30˚
АДО-8D, с подводом СОЖ
Допуск диаметра резания (h8)
| Диапазон размера | мм | дюйм |
|---|---|---|
| 2 ≤ D ≤ 3 | +0 / -0.014 | +0 / -0.0006 |
| 3 < D ≤ 6 | +0 / -0.018 | +0 / -0.0007 |
| 6 < D ≤ 10 | +0 / -0.022 | +0 / -0.0009 |
| 10 < D ≤ 15.88 | +0 / -0.027 | +0 / -0.0011 |
| Номер товара | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина пера (FL) | Общая длина (L) | Диаметр хвостовика (d) |
|---|---|---|---|---|---|---|---|---|
| 8694900 | — | — | — | 9.00 | 0.3543 | 99 | 150 | 9 |
| 8704900 | — | — | — | — | — | — | — | 10 |
| 8704910 | — | — | — | 9.10 | 0.3583 | 100 | — | — |
| 652035711 | 23/64 | — | — | 9.13 | 0.3594 | 101 | — | 3/8 |
| 8704920 | — | — | — | 9.20 | 0.3622 | — | — | — |
| 8704930 | — | — | — | 9.30 | 0.3661 | 102 | — | 10 |
| 8704940 | — | — | — | 9.40 | 0.3701 | 103 | — | — |
| 8694950 | — | — | — | 9.50 | 0.3740 | 105 | — | — |
| 652037511 | 3/8 | — | — | 9.53 | 0.3752 | — | 160 | 3/8 |
| 8704960 | — | — | — | 9.60 | 0.3780 | 106 | — | — |
| 8704970 | — | — | — | 9.70 | 0.3819 | 107 | — | 10 |
| 8704980 | — | — | — | 9.80 | 0.3858 | 108 | — | — |
| 8704990 | — | — | — | 9.90 | 0.3898 | 109 | — | — |
| 652038811 | 25/64 | — | — | 9.92 | 0.3906 | 110 | — | 7/16 |
| 8695000 | — | — | — | 10.00 | 0.3937 | — | — | 10 |
| 8705010 | — | — | — | 10.10 | 0.3976 | 111 | — | — |
| 8705020 | — | — | — | 10.20 | 0.4016 | 112 | — | 12 |
| 8705030 | — | — | — | 10.30 | 0.4055 | 113 | — | — |
| 652040711 | 13/32 | — | — | 10.32 | 0.4063 | — | — | 7/16 |
| 8705040 | — | — | — | 10.40 | 0.4094 | 114 | — | 12 |
| 8695050 | — | — | — | 10.50 | 0.4134 | 116 | 182 | 11 |
| 8705050 | — | — | — | — | — | — | — | — |
| 8705060 | — | — | — | 10.60 | 0.4173 | 117 | — | 12 |
| 8705070 | — | — | — | 10.70 | 0.4213 | 118 | — | — |
| 652042111 | 27/64 | — | — | 10.72 | 0.4220 | — | — | 7/16 |
| 8705080 | — | — | — | 10.80 | 0.4252 | 119 | — | 12 |
| 8705090 | — | — | — | 10.90 | 0.4291 | 120 | — | — |
| 8695100 | — | — | — | 11.00 | 0.4331 | 121 | — | 11 |
| 8705100 | — | — | — | — | — | — | — | 12 |
| 8705110 | — | — | — | 11.10 | 0.4370 | 122 | — | — |
| 652043811 | 7/16 | — | — | 11.11 | 0.4374 | — | — | 7/16 |
| 8705120 | — | — | — | 11.20 | 0.4409 | 123 | — | — |
| 8705130 | — | — | — | 11.30 | 0.4449 | 124 | — | 12 |
| 8705140 | — | — | — | 11.40 | 0.4488 | 125 | — | — |
| 8695150 | — | — | — | 11.50 | 0.4528 | 127 | 194 | — |
| 652045211 | 29/64 | — | — | 11.51 | 0.4531 | — | — | 1/2 |
| 8705160 | — | — | — | 11.60 | 0.4567 | 128 | — | — |
| 8705170 | — | — | — | 11.70 | 0.4606 | 129 | — | 12 |
| 8705180 | — | — | — | 11.80 | 0.4646 | 130 | — | — |
| 8705190 | — | — | — | 11.90 | 0.4685 | 131 | — | — |
| 8695200 | — | — | — | 12.00 | 0.4724 | 132 | — | — |
| 8705210 | — | — | — | 12.10 | 0.4764 | 133 | — | — |
| 8705220 | — | — | — | 12.20 | 0.4803 | 134 | — | 14 |
| 8705230 | — | — | — | 12.30 | 0.4843 | 135 | — | — |
| 8705240 | — | — | — | 12.40 | 0.4882 | 136 | 206 | — |
| 8695250 | — | — | — | 12.50 | 0.4921 | 138 | — | 13 |
| 8705250 | — | — | — | — | — | — | — | 14 |
| 8705260 | — | — | — | 12.60 | 0.4961 | 139 | — | — |
| 652050011 | 1/2 | — | — | 12.70 | 0.5000 | 140 | — | 1/2 |
Упаковка: 1 шт.
Доступно только с покрытием EgiAs.
* Размеры ≤ 2.90 мм имеют одну кромку. Размеры ≥ 3 мм имеют двойную кромку.
