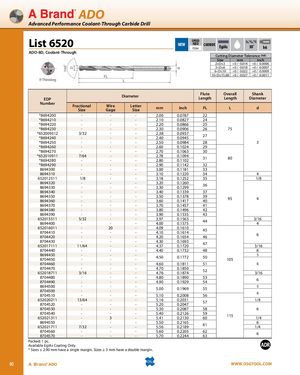

Общий каталог OSG 2018 - 2019 - страница 90
Навигация
Общий каталог OSG русский
Общий каталог Somta
АДО
Спиральное сверло с подводом СОЖ повышенной производительности
Каталог 6520
Новинка | Скорость | Подача | P294 | Карбид | Покрытие EgiAs | Угол 30˚
АДО-8D, с подводом СОЖ
Допуск диаметра резания (h8)
| Диапазон размера | мм | дюйм |
|---|---|---|
| 2 ≤ D ≤ 3 | +0 / -0.014 | +0 / -0.0006 |
| 3 < D ≤ 6 | +0 / -0.018 | +0 / -0.0007 |
| 6 < D ≤ 10 | +0 / -0.022 | +0 / -0.0009 |
| 10 < D ≤ 15.88 | +0 / -0.027 | +0 / -0.0011 |
| Номер товара | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина пера (FL) | Общая длина (L) | Диаметр хвостовика (d) |
|---|---|---|---|---|---|---|---|---|
| *8694200 | — | — | — | 2.00 | 0.0787 | 22 | — | — |
| *8694210 | — | — | — | 2.10 | 0.0827 | 24 | — | — |
| *8694220 | — | — | — | 2.20 | 0.0866 | 25 | — | — |
| *8694230 | — | — | — | 2.30 | 0.0906 | 26 | 75 | — |
| *652009312 | 3/32 | — | — | 2.38 | 0.0937 | 27 | 3 | |
| *8694240 | — | — | — | 2.40 | 0.0945 | — | — | — |
| *8694250 | — | — | — | 2.50 | 0.0984 | 28 | — | 3 |
| *8694260 | — | — | — | 2.60 | 0.1024 | 29 | — | — |
| *8694270 | — | — | — | 2.70 | 0.1063 | 30 | — | — |
| *652010911 | 7/64 | — | — | 2.78 | 0.1094 | 31 | 80 | — |
| *8694280 | — | — | — | 2.80 | 0.1102 | — | — | 3 |
| *8694290 | — | — | — | 2.90 | 0.1142 | 32 | — | — |
| 8694300 | — | — | — | 3.00 | 0.1181 | 33 | — | 4 |
| 8694310 | — | — | — | 3.10 | 0.1220 | 34 | — | — |
| 652012511 | 1/8 | — | — | 3.18 | 0.1252 | 35 | — | 1/8 |
| 8694320 | — | — | — | 3.20 | 0.1260 | 36 | — | — |
| 8694330 | — | — | — | 3.30 | 0.1299 | — | — | 4 |
| 8694340 | — | — | — | 3.40 | 0.1339 | 37 | — | — |
| 8694350 | — | — | — | 3.50 | 0.1378 | 39 | 95 | 4 |
| 8694360 | — | — | — | 3.60 | 0.1417 | 40 | — | |
| 8694370 | — | — | — | 3.70 | 0.1457 | 41 | — | — |
| 8694380 | — | — | — | 3.80 | 0.1496 | 42 | — | — |
| 8694390 | — | — | — | 3.90 | 0.1535 | 43 | — | — |
| 652015511 | 5/32 | — | — | 3.97 | 0.1563 | 44 | — | 3/16 |
| 8694400 | — | — | — | 4.00 | 0.1575 | — | — | 4 |
| 652016011 | — | 20 | — | 4.09 | 0.1610 | 45 | — | — |
| 8704410 | — | — | — | 4.10 | 0.1614 | — | — | 6 |
| 8704420 | — | — | — | 4.20 | 0.1654 | 46 | — | — |
| 8704430 | — | — | — | 4.30 | 0.1693 | 47 | — | — |
| 652017111 | 11/64 | — | — | 4.37 | 0.1720 | — | — | 3/16 |
| 8704440 | — | — | — | 4.40 | 0.1732 | 48 | — | 6 |
| 8694450 | — | — | — | 4.50 | 0.1772 | 50 | 105 | 5 |
| 8704450 | — | — | — | — | — | — | 6 | |
| 8704460 | — | — | — | 4.60 | 0.1811 | 51 | — | 6 |
| 8704470 | — | — | — | 4.70 | 0.1850 | 52 | — | — |
| 652018711 | 3/16 | — | — | 4.76 | 0.1874 | — | — | 3/16 |
| 8704480 | — | — | — | 4.80 | 0.1890 | 53 | — | 6 |
| 8704490 | — | — | — | 4.90 | 0.1929 | 54 | — | — |
| 8694500 | — | — | — | 5.00 | 0.1969 | 55 | — | 5 |
| 8704500 | — | — | — | — | — | — | — | 6 |
| 8704510 | — | — | — | 5.10 | 0.2008 | 56 | — | — |
| 652020211 | 13/64 | — | — | 5.16 | 0.2031 | 57 | — | 1/4 |
| 8704520 | — | — | — | 5.20 | 0.2047 | — | — | 6 |
| 8704530 | — | — | — | 5.30 | 0.2087 | 58 | — | 6 |
| 8704540 | — | — | — | 5.40 | 0.2126 | 59 | — | — |
| 652021311 | — | 3 | — | 5.41 | 0.2130 | 60 | 115 | 1/4 |
| 8694550 | — | — | — | 5.50 | 0.2165 | 61 | — | 6 |
| 652021711 | 7/32 | — | — | 5.56 | 0.2189 | — | — | 1/4 |
| 8704560 | — | — | — | 5.60 | 0.2205 | 62 | — | 6 |
| 8704570 | — | — | — | 5.70 | 0.2244 | 63 | — | — |
Упаковка: 1 шт.
Доступно только с покрытием EgiAs.
* Размеры ≤ 2.90 мм имеют одну кромку. Размеры ≥ 3 мм имеют двойную кромку.
