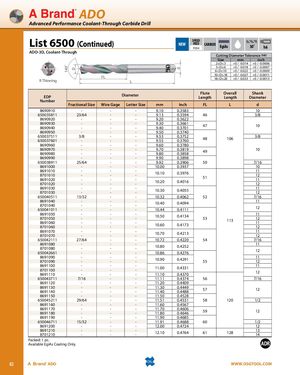

Общий каталог OSG 2018 - 2019 - страница 82
Навигация
Общий каталог OSG русский
Общий каталог Somta
АДО
Твёрдосплавное сверло с подачей СОЖ высокой производительности
Типоразмеры 6500 (Продолжение)
АДО-3D, с подачей СОЖ
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 2≤D≤3 | +0 / -0.014 | +0 / -0.0006 |
| 3<D≤6 | +0 / -0.018 | +0 / -0.0007 |
| 6<D≤10 | +0 / -0.022 | +0 / -0.0009 |
| 10<D≤18 | +0 / -0.027 | +0 / -0.0011 |
| 18<D≤20 | +0 / -0.033 | +0 / -0.0013 |
| Артикул | Размер (дюйм) | Wire Gage | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина рабочей части | Общая длина | Диаметр хвостовика |
|---|---|---|---|---|---|---|---|---|
| 8690910 | — | — | — | 9.10 | 0.3583 | 46 | — | 10 |
| 650035811 | 23/64 | — | — | 9.13 | 0.3594 | — | — | 3/8 |
| 8690920 | — | — | — | 9.20 | 0.3622 | — | — | — |
| 8690930 | — | — | — | 9.30 | 0.3661 | 47 | — | 10 |
| 8690940 | — | — | — | 9.40 | 0.3701 | — | — | — |
| 8690950 | — | — | — | 9.50 | 0.3740 | — | — | — |
| 650037511 | 3/8 | — | — | 9.53 | 0.3752 | 48 | 106 | 3/8 |
| 650037601 | — | — | — | 9.55 | 0.3760 | — | — | — |
| 8690960 | — | — | — | 9.60 | 0.3780 | — | — | — |
| 8690970 | — | — | — | 9.70 | 0.3819 | 49 | — | 10 |
| 8690980 | — | — | — | 9.80 | 0.3858 | — | — | — |
| 8690990 | — | — | — | 9.90 | 0.3898 | — | — | — |
| 650038911 | 25/64 | — | — | 9.92 | 0.3906 | 50 | — | 7/16 |
| 8691000 | — | — | — | 10.00 | 0.3937 | — | — | 10 |
| 8691010 | — | — | — | 10.10 | 0.3976 | 51 | — | 11 |
| 8701010 | — | — | — | — | — | — | — | 12 |
| 8691020 | — | — | — | 10.20 | 0.4016 | — | — | 11 |
| 8701020 | — | — | — | — | — | — | — | 12 |
| 8691030 | — | — | — | 10.30 | 0.4055 | — | — | 11 |
| 8701030 | — | — | — | — | — | — | — | 12 |
| 650040511 | 13/32 | — | — | 10.32 | 0.4062 | 52 | — | 7/16 |
| 8691040 | — | — | — | 10.40 | 0.4094 | — | — | 11 |
| 8701040 | — | — | — | — | — | — | — | 12 |
| 650041011 | — | — | — | 10.44 | 0.4111 | — | — | — |
| 8691050 | — | — | — | 10.50 | 0.4134 | 53 | 113 | 11 |
| 8701050 | — | — | — | — | — | — | — | 12 |
| 8691060 | — | — | — | 10.60 | 0.4173 | — | — | 11 |
| 8701060 | — | — | — | — | — | — | — | 12 |
| 8691070 | — | — | — | 10.70 | 0.4213 | — | — | 11 |
| 8701070 | — | — | — | — | — | — | — | 12 |
| 650042111 | 27/64 | — | — | 10.72 | 0.4220 | 54 | — | 7/16 |
| 8691080 | — | — | — | 10.80 | 0.4252 | — | — | 11 |
| 8701080 | — | — | — | — | — | — | — | 12 |
| 650042661 | — | — | — | 10.86 | 0.4276 | 55 | — | 11 |
| 8691090 | — | — | — | 10.90 | 0.4291 | — | — | — |
| 8701090 | — | — | — | — | — | — | — | 12 |
| 8691100 | — | — | — | 11.00 | 0.4331 | — | — | 11 |
| 8701100 | — | — | — | — | — | — | — | 12 |
| 8691110 | — | — | — | 11.10 | 0.4370 | 56 | — | 11 |
| 650043711 | 7/16 | — | — | 11.11 | 0.4374 | — | — | 7/16 |
| 8691120 | — | — | — | 11.20 | 0.4409 | — | — | — |
| 8691130 | — | — | — | 11.30 | 0.4449 | 57 | — | 12 |
| 8691140 | — | — | — | 11.40 | 0.4488 | — | — | — |
| 8691150 | — | — | — | 11.50 | 0.4528 | — | — | — |
| 650045211 | 29/64 | — | — | 11.51 | 0.4531 | 58 | 120 | 1/2 |
| 8691160 | — | — | — | 11.60 | 0.4567 | — | — | — |
| 8691170 | — | — | — | 11.70 | 0.4606 | 59 | — | 12 |
| 8691180 | — | — | — | 11.80 | 0.4646 | — | — | — |
| 8691190 | — | — | — | 11.90 | 0.4685 | — | — | — |
| 650046711 | 15/32 | — | — | 11.91 | 0.4688 | 60 | — | 1/2 |
| 8691200 | — | — | — | 12.00 | 0.4724 | — | — | 12 |
| 8691210 | — | — | — | 12.10 | 0.4764 | 61 | 128 | 13 |
| 8701210 | — | — | — | — | — | — | — | 14 |
Упакована: 1 шт.
Доступна только с покрытием EgiAs.
