ADF
Высокопроизводительные плоские свёрла

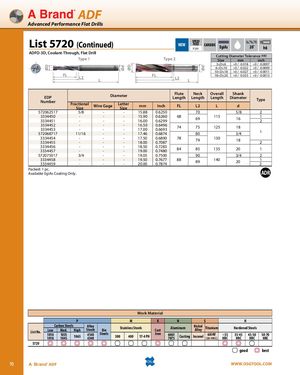

Список 5720 (продолжение) NEW
SPEED FEED P291 CARBIDE EgiAs 20˚
ADFO-3D, с внутренним подводом СОЖ, плоское сверло
Тип 1, Тип 2
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 3≤D≤6 | +0 / -0.018 | +0 / -0.0007 |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
18| +0 / -0.033 | +0 / -0.0013 | |
| Номер EDP | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина канавки FL | Длина шейки L2 | Общая длина L | Диаметр хвостовика d | Тип |
|---|---|---|---|---|---|---|---|---|---|---|
| 572062517 | 5/8 | - | - | 15.88 | 0.6250 | - | 70 | - | 5/8 | 2 |
| 3334450 | - | - | - | 15.90 | 0.6260 | 68 | 69 | 115 | 16 | 1 |
| 3334451 | - | - | - | 16.00 | 0.6299 | 2 | ||||
| 3334452 | - | - | - | 16.50 | 0.6496 | 74 | 75 | 125 | 18 | - |
| 3334453 | - | - | - | 17.00 | 0.6693 | 78 | 79 | 130 | 18 | 1 |
| 572068717 | 11/16 | - | - | 17.46 | 0.6874 | 80 | ||||
| 3334454 | - | - | - | 17.50 | 0.6890 | 2 | ||||
| 3334455 | - | - | - | 18.00 | 0.7087 | 84 | 85 | 135 | 20 | 1 |
| 3334456 | - | - | - | 18.50 | 0.7283 | 90 | ||||
| 3334457 | - | - | - | 19.00 | 0.7480 | |||||
| 572075017 | 3/4 | - | - | 19.05 | 0.7500 | |||||
| 3334458 | - | - | - | 19.50 | 0.7677 | 88 | 89 | 140 | 20 | 1 |
| 3334459 | - | - | - | 20.00 | 0.7874 | 2 |
Упаковка: 1 шт. Доступно только с покрытием EgiAs. ADR
Обрабатываемый материал
| Список No. | P — Углеродистые стали (низк./сред./выс.) | P — Легированные стали | M — Нержавеющие стали | K — Чугун | N — Алюминий | S — Никель/титановые сплавы | H — Закалённые стали |
|---|---|---|---|---|---|---|---|
| 5720 | 1010, 1018, 1035, 1045, 1065 | 4140, 4340 | 300, 400, 17-4 PH | Литьё, 6061, 7075 | Casting Inconel 6Al4V (30 HRC) | ~35 HRC | 35-45 HRC — хорошо, 45-50 HRC, 50-70 HRC — отлично |
