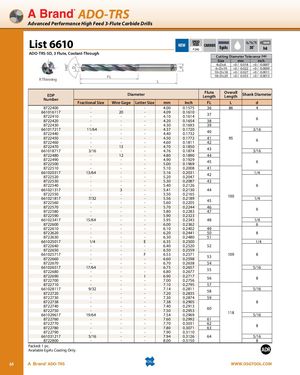

Общий каталог OSG 2018 - 2019 - страница 64
Навигация
Общий каталог OSG русский
Общий каталог Somta
ADO-TRS
Высокопроизводительные твердосплавные сверла с высокой подачей, 3 канавки
Список 6610 NEW
SPEED FEED P290 CARBIDE EgiAs 30˚
ADO-TRS-5D, 3 канавки, с внутренним подводом СОЖ
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 4≤D≤6 | +0 / -0.018 | +0 / -0.0007 |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
18| +0 / -0.033 | +0 / -0.0013 | |
| Номер EDP | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина канавки FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| 8722400 | - | - | - | 4.00 | 0.1575 | 36 | 86 | 4 |
| 661016117 | - | 20 | - | 4.09 | 0.1610 | 37 | ||
| 8722410 | - | - | - | 4.10 | 0.1614 | 6 | ||
| 8722420 | - | - | - | 4.20 | 0.1654 | 38 | ||
| 8722430 | - | - | - | 4.30 | 0.1693 | 39 | ||
| 661017217 | 11/64 | - | - | 4.37 | 0.1720 | 40 | ||
| 8722440 | - | - | - | 4.40 | 0.1732 | 3/16 | ||
| 8722450 | - | - | - | 4.50 | 0.1772 | 41 | 95 | 6 |
| 8722460 | - | - | - | 4.60 | 0.1811 | 42 | ||
| 8722470 | - | 13 | - | 4.70 | 0.1850 | 43 | 3/16 | |
| 661018717 | 3/16 | - | - | 4.76 | 0.1874 | |||
| 8722480 | - | 12 | - | 4.80 | 0.1890 | 44 | ||
| 8722490 | - | - | - | 4.90 | 0.1929 | 45 | ||
| 8722500 | - | - | - | 5.00 | 0.1969 | 6 | ||
| 8722510 | - | - | - | 5.10 | 0.2008 | 41 | ||
| 661020317 | 13/64 | - | - | 5.16 | 0.2031 | 42 | 1/4 | |
| 8722520 | - | - | - | 5.20 | 0.2047 | 43 | 6 | |
| 8722530 | - | - | - | 5.30 | 0.2087 | 44 | ||
| 8722540 | - | - | - | 5.40 | 0.2126 | |||
| 661021317 | - | 3 | - | 5.41 | 0.2130 | |||
| 8722550 | - | - | - | 5.50 | 0.2165 | 45 | 100 | 1/4 |
| 661021817 | 7/32 | - | - | 5.56 | 0.2189 | |||
| 8722560 | - | - | - | 5.60 | 0.2205 | 6 | ||
| 8722570 | - | - | - | 5.70 | 0.2244 | 46 | ||
| 8722580 | - | - | - | 5.80 | 0.2283 | 47 | ||
| 8722590 | - | - | - | 5.90 | 0.2323 | 48 | 1/4 | |
| 661023417 | 15/64 | - | - | 5.95 | 0.2343 | |||
| 8722600 | - | - | - | 6.00 | 0.2362 | 6 | 6 | |
| 8722610 | - | - | - | 6.10 | 0.2402 | 49 | 8 | |
| 8722620 | - | - | - | 6.20 | 0.2441 | 50 | ||
| 8722630 | - | - | - | 6.30 | 0.2480 | 51 | 1/4 | |
| 661025017 | 1/4 | - | E | 6.35 | 0.2500 | |||
| 8722640 | - | - | - | 6.40 | 0.2520 | 52 | 8 | |
| 8722650 | - | - | - | 6.50 | 0.2559 | 53 | ||
| 661025717 | - | - | F | 6.53 | 0.2571 | |||
| 8722660 | - | - | - | 6.60 | 0.2598 | 109 | 54 | |
| 8722670 | - | - | - | 6.70 | 0.2638 | 54 | 5/16 | |
| 661026517 | 17/64 | - | - | 6.75 | 0.2657 | |||
| 8722680 | - | - | - | 6.80 | 0.2677 | 55 | 8 | |
| 8722690 | - | - | I | 6.90 | 0.2717 | 56 | ||
| 8722700 | - | - | - | 7.00 | 0.2756 | |||
| 8722710 | - | - | - | 7.10 | 0.2795 | 57 | ||
| 661028117 | 9/32 | - | - | 7.14 | 0.2811 | 58 | 5/16 | |
| 8722720 | - | - | - | 7.20 | 0.2835 | 59 | 8 | |
| 8722730 | - | - | - | 7.30 | 0.2874 | |||
| 8722738 | - | - | - | 7.38 | 0.2905 | |||
| 8722740 | - | - | - | 7.40 | 0.2913 | 60 | ||
| 8722750 | - | - | - | 7.50 | 0.2953 | 118 | 5/16 | |
| 661029617 | 19/64 | - | - | 7.54 | 0.2969 | |||
| 8722760 | - | - | - | 7.60 | 0.2992 | 61 | 8 | |
| 8722770 | - | - | - | 7.70 | 0.3031 | 62 | ||
| 8722780 | - | - | - | 7.80 | 0.3071 | |||
| 8722790 | - | - | - | 7.90 | 0.3110 | 63 | 5/16 | |
| 661031217 | 5/16 | - | - | 7.94 | 0.3126 | 64 | 5/16 | |
| 8722800 | - | - | - | 8.00 | 0.3150 | - | 8 |
Упаковка: 1 шт. Доступно только с покрытием EgiAs. ADR
