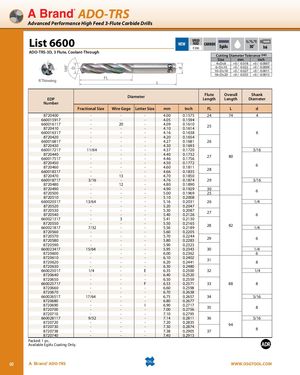

Общий каталог OSG 2018 - 2019 - страница 60
Навигация
Общий каталог OSG русский
Общий каталог Somta
ADO-TRS
Твердосплавные сверла повышенной производительности с высокой подачей, 3 канавки
List 6600 — NEW, SPEED FEED P290, CARBIDE, EgiAs, угол 30˚
ADO-TRS-3D, 3 канавки, с внутренним подводом СОЖ
Угол при вершине 140˚
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 4≤D≤6 | +0 / -0.018 | +0 / -0.0007 |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
18| +0 / -0.033 | +0 / -0.0013 | |
R — заточка (утонение сердцевины); FL — длина канавки; L — общая длина; d — диаметр хвостовика.
| EDP Number | Fractional Size | Wire Gage | Letter Size | Diameter, мм | Diameter, дюйм | Flute Length (FL) | Overall Length (L) | Shank Diameter (d) |
|---|---|---|---|---|---|---|---|---|
| 8720400 | - | - | - | 4.00 | 0.1575 | 24 | 74 | 4 |
| 660015917 | - | - | - | 4.05 | 0.1594 | 25 | 6 | |
| 660016117 | - | 20 | - | 4.09 | 0.1610 | |||
| 8720410 | - | - | - | 4.10 | 0.1614 | |||
| 660016317 | - | - | - | 4.16 | 0.1638 | |||
| 8720420 | - | - | - | 4.20 | 0.1654 | 26 | ||
| 660016817 | - | - | - | 4.27 | 0.1681 | 26 | ||
| 8720430 | - | - | - | 4.30 | 0.1693 | 27 | 80 | 3/16 |
| 660017217 | 11/64 | - | - | 4.37 | 0.1720 | |||
| 8720440 | - | - | - | 4.40 | 0.1732 | 27 | 80 | |
| 660017517 | - | - | - | 4.46 | 0.1756 | |||
| 8720450 | - | - | - | 4.50 | 0.1772 | 28 | 6 | |
| 8720460 | - | - | - | 4.60 | 0.1811 | |||
| 660018317 | - | - | - | 4.66 | 0.1835 | |||
| 8720470 | - | 13 | - | 4.70 | 0.1850 | 29 | 3/16 | |
| 660018717 | 3/16 | - | - | 4.76 | 0.1874 | |||
| 8720480 | - | 12 | - | 4.80 | 0.1890 | |||
| 8720490 | - | - | - | 4.90 | 0.1929 | 30 | ||
| 8720500 | - | - | - | 5.00 | 0.1969 | 25 | 6 | |
| 8720510 | - | - | - | 5.10 | 0.2008 | 26 | ||
| 660020317 | 13/64 | - | - | 5.16 | 0.2031 | 1/4 | ||
| 8720520 | - | - | - | 5.20 | 0.2047 | 26 | ||
| 8720530 | - | - | - | 5.30 | 0.2087 | 27 | 6 | |
| 8720540 | - | - | - | 5.40 | 0.2126 | |||
| 660021317 | - | 3 | - | 5.41 | 0.2130 | |||
| 8720550 | - | - | - | 5.50 | 0.2165 | 28 | 82 | 1/4 |
| 660021817 | 7/32 | - | - | 5.56 | 0.2189 | |||
| 8720560 | - | - | - | 5.60 | 0.2205 | |||
| 8720570 | - | - | - | 5.70 | 0.2244 | |||
| 8720580 | - | - | - | 5.80 | 0.2283 | 29 | 6 | |
| 8720590 | - | - | - | 5.90 | 0.2323 | |||
| 660023417 | 15/64 | - | - | 5.95 | 0.2343 | |||
| 8720600 | - | - | - | 6.00 | 0.2362 | |||
| 8720610 | - | - | - | 6.10 | 0.2402 | 30 | 6 | |
| 8720620 | - | - | - | 6.20 | 0.2441 | |||
| 8720630 | - | - | - | 6.30 | 0.2480 | |||
| 660025017 | 1/4 | - | E | 6.35 | 0.2500 | |||
| 8720640 | - | - | - | 6.40 | 0.2520 | 31 | 8 | |
| 8720650 | - | - | - | 6.50 | 0.2559 | |||
| 660025717 | - | - | F | 6.53 | 0.2571 | |||
| 8720660 | - | - | - | 6.60 | 0.2598 | 32 | ||
| 8720670 | - | - | - | 6.70 | 0.2638 | 33 | 88 | 8 |
| 660026517 | 17/64 | - | - | 6.75 | 0.2657 | |||
| 8720680 | - | - | - | 6.80 | 0.2677 | |||
| 8720690 | - | - | I | 6.90 | 0.2717 | 34 | 5/16 | |
| 8720700 | - | - | - | 7.00 | 0.2756 | 35 | ||
| 8720710 | - | - | - | 7.10 | 0.2795 | |||
| 660028117 | 9/32 | - | - | 7.14 | 0.2811 | |||
| 8720720 | - | - | - | 7.20 | 0.2835 | 36 | 94 | 8 |
| 8720730 | - | - | - | 7.30 | 0.2874 | 37 | ||
| 8720738 | - | - | - | 7.38 | 0.2905 | |||
| 8720740 | - | - | - | 7.40 | 0.2913 |
Упаковка: 1 шт. Доступно только с покрытием EgiAs.
ADR — A Brand® ADO-TRS — WWW.OSGTOOL.COM, стр. 60
