HELIOS
Идеально подходит для глубокого сверления без прерывистого хода

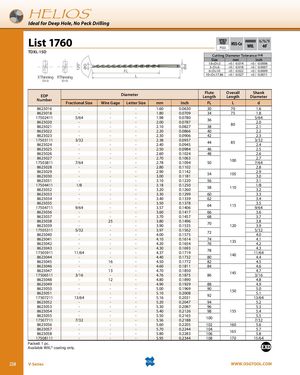

List 1760
SPEED FEED P322
HSS-Co WXL 40˚
TDXL-15D
Допуск режущего диаметра (h8)
| Размер | мм | дюйм |
|---|---|---|
| 1.6≤D≤3 | +0 / -0.014 | +0 / -0.0006 |
3| +0 / -0.018 | +0 / -0.0007 | |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
XThinning (D≥3), RThinning (D<3)
| Артикул | Дробный размер | Номер проволоки | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина режущей кромки | Общая длина | Диаметр хвостовика |
|---|---|---|---|---|---|---|---|---|
| 8623016 | — | — | — | 1.60 | 0.0630 | 30 | 70 | 1.6 |
| 8623018 | — | — | — | 1.80 | 0.0709 | 34 | 75 | 1.8 |
| 17502411 | 5/64 | — | — | 1.98 | 0.0780 | 36 | 80 | 5/64 |
| 8623020 | — | — | — | 2.00 | 0.0787 | 38 | 80 | 2.0 |
| 8623021 | — | — | — | 2.10 | 0.0827 | 38 | — | 2.1 |
| 8623022 | — | — | — | 2.20 | 0.0866 | 40 | — | 2.2 |
| 8623023 | — | — | — | 2.30 | 0.0906 | 42 | — | 2.3 |
| 17503111 | 3/32 | — | — | 2.38 | 0.0937 | 44 | 85 | 3/32 |
| 8623024 | — | — | — | 2.40 | 0.0945 | 44 | — | 2.4 |
| 8623025 | — | — | — | 2.50 | 0.0984 | 46 | — | 2.5 |
| 8623026 | — | — | — | 2.60 | 0.1024 | 48 | — | 2.6 |
| 8623027 | — | — | — | 2.70 | 0.1063 | 48 | 100 | 2.7 |
| 17503811 | 7/64 | — | — | 2.78 | 0.1094 | 50 | 105 | 7/64 |
| 8623028 | — | — | — | 2.80 | 0.1102 | 50 | — | 2.8 |
| 8623029 | — | — | — | 2.90 | 0.1142 | 54 | 105 | 2.9 |
| 8623030 | — | — | — | 3.00 | 0.1181 | 54 | — | 3.0 |
| 8623031 | — | — | — | 3.10 | 0.1220 | 56 | — | 3.1 |
| 17504411 | 1/8 | — | — | 3.18 | 0.1250 | 58 | 110 | 1/8 |
| 8623032 | — | — | — | 3.20 | 0.1260 | 58 | — | 3.2 |
| 8623033 | — | — | — | 3.30 | 0.1299 | 60 | — | 3.3 |
| 8623034 | — | — | — | 3.40 | 0.1339 | 62 | — | 3.4 |
| 8623035 | — | — | — | 3.50 | 0.1378 | 64 | 115 | 3.5 |
| 17504711 | 9/64 | — | — | 3.57 | 0.1406 | 64 | — | 9/64 |
| 8623036 | — | — | — | 3.60 | 0.1417 | 66 | — | 3.6 |
| 8623037 | — | — | — | 3.70 | 0.1457 | 68 | — | 3.7 |
| 8623038 | — | 25 | — | 3.80 | 0.1496 | 70 | — | 3.8 |
| 8623039 | — | — | — | 3.90 | 0.1535 | 70 | 120 | 3.9 |
| 17505311 | 5/32 | — | — | 3.97 | 0.1562 | 72 | — | 5/32 |
| 8623040 | — | — | — | 4.00 | 0.1575 | 72 | — | 4.0 |
| 8623041 | — | — | — | 4.10 | 0.1614 | 74 | 135 | 4.1 |
| 8623042 | — | — | — | 4.20 | 0.1654 | 76 | 135 | 4.2 |
| 8623043 | — | — | — | 4.30 | 0.1693 | 78 | — | 4.3 |
| 17505911 | 11/64 | — | — | 4.37 | 0.1719 | 78 | 140 | 11/64 |
| 8623044 | — | — | — | 4.40 | 0.1732 | 80 | — | 4.4 |
| 8623045 | — | 16 | — | 4.50 | 0.1772 | 82 | — | 4.5 |
| 8623046 | — | — | — | 4.60 | 0.1811 | 84 | 145 | 4.6 |
| 8623047 | — | 13 | — | 4.70 | 0.1850 | 84 | — | 4.7 |
| 17506511 | 3/16 | — | — | 4.76 | 0.1875 | 86 | 145 | 3/16 |
| 8623048 | — | 12 | — | 4.80 | 0.1890 | 86 | — | 4.8 |
| 8623049 | — | — | — | 4.90 | 0.1929 | 88 | — | 4.9 |
| 8623050 | — | — | — | 5.00 | 0.1969 | 90 | 150 | 5.0 |
| 8623051 | — | — | — | 5.10 | 0.2008 | 92 | — | 5.1 |
| 17507211 | 13/64 | — | — | 5.16 | 0.2031 | 92 | — | 13/64 |
| 8623052 | — | — | — | 5.20 | 0.2047 | 94 | — | 5.2 |
| 8623053 | — | — | — | 5.30 | 0.2087 | 96 | — | 5.3 |
| 8623054 | — | — | — | 5.40 | 0.2126 | 98 | 155 | 5.4 |
| 8623055 | — | — | — | 5.50 | 0.2165 | 100 | — | 5.5 |
| 17507711 | 7/32 | — | — | 5.56 | 0.2188 | 100 | — | 7/32 |
| 8623056 | — | — | — | 5.60 | 0.2205 | 102 | 160 | 5.6 |
| 8623057 | — | — | — | 5.70 | 0.2244 | 104 | — | 5.7 |
| 8623058 | — | — | — | 5.80 | 0.2283 | 106 | 165 | 5.8 |
| 17508111 | — | — | — | 5.95 | 0.2344 | 108 | 170 | 15/64 |
В упаковке: 1 шт.
Доступно только с покрытием WXL®.
