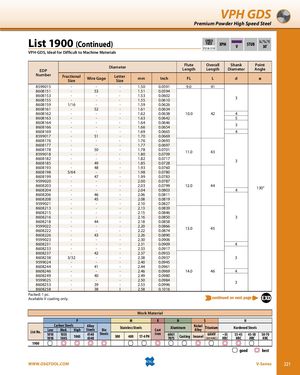

Общий каталог OSG 2018 - 2019 - страница 221
Навигация
Общий каталог OSG русский
Общий каталог Somta
VPH GDS — Спеченная высокоскоростная сталь премиум-класса
List 1900 (Продолжение)
VPH-GDS, идеальная для обработки трудноснимаемых материалов
| Номер EDP | Дробный размер | Номер калибра | Размер по букве | Диаметр | Длина стружечной канавки (FL) | Общая длина (L) | Диаметр хвостовика (d) | Угол заострения (α) | |
|---|---|---|---|---|---|---|---|---|---|
| мм | дюймы | ||||||||
| 8599015 | — | — | — | 1.50 | 0.0591 | 9.0 | 41 | 3 | 130° |
| 8608151 | — | 53 | — | 1.51 | 0.0594 | — | — | — | |
| 8608153 | — | — | — | 1.53 | 0.0602 | — | — | 3 | |
| 8608155 | — | — | — | 1.55 | 0.0610 | — | — | — | |
| 8608159 | 1/16 | — | — | 1.59 | 0.0626 | — | — | — | |
| 8608161 | — | 52 | — | 1.61 | 0.0634 | — | — | — | |
| 8608162 | — | — | — | 1.62 | 0.0638 | 10.0 | 42 | 4 | 130° |
| 8608163 | — | — | — | 1.63 | 0.0642 | — | — | 5 | |
| 8608164 | — | — | — | 1.64 | 0.0646 | — | — | 3 | |
| 8608166 | — | — | — | 1.66 | 0.0654 | — | — | — | |
| 8608169 | — | — | — | 1.69 | 0.0665 | — | — | 4 | |
| 8599017 | — | 51 | — | 1.70 | 0.0669 | — | — | — | |
| 8608176 | — | — | — | 1.76 | 0.0693 | — | — | — | |
| 8608177 | — | — | — | 1.77 | 0.0697 | 11.0 | 43 | 3 | |
| 8608178 | — | 50 | — | 1.78 | 0.0701 | — | — | — | |
| 8599018 | — | — | — | 1.80 | 0.0709 | — | — | — | |
| 8608182 | — | — | — | 1.82 | 0.0717 | — | — | — | |
| 8608185 | — | 49 | — | 1.85 | 0.0728 | — | — | — | |
| 8608193 | — | 48 | — | 1.93 | 0.0760 | — | — | — | |
| 8608198 | 5/64 | — | — | 1.98 | 0.0780 | — | — | — | |
| 8608199 | — | 47 | — | 1.99 | 0.0783 | — | — | — | |
| 9599020 | — | — | — | 2.00 | 0.0787 | — | — | — | |
| 8608203 | — | — | — | 2.03 | 0.0799 | 12.0 | 44 | 4 | |
| 8608204 | — | — | — | 2.04 | 0.0803 | — | — | — | |
| 8608206 | — | 46 | — | 2.06 | 0.0811 | — | — | — | |
| 8608208 | — | 45 | — | 2.08 | 0.0819 | — | — | — | |
| 9599021 | — | — | — | 2.10 | 0.0827 | — | — | — | |
| 8608213 | — | — | — | 2.13 | 0.0839 | — | — | 3 | |
| 8608215 | — | — | — | 2.15 | 0.0846 | — | — | — | |
| 8608216 | — | — | — | 2.16 | 0.0850 | — | — | — | |
| 8608218 | — | 44 | — | 2.18 | 0.0858 | 13.0 | 45 | 4 | |
| 9599022 | — | — | — | 2.20 | 0.0866 | — | — | — | |
| 8608222 | — | — | — | 2.22 | 0.0874 | — | — | — | |
| 8608226 | — | 43 | — | 2.26 | 0.0890 | — | — | — | |
| 9599023 | — | — | — | 2.30 | 0.0906 | — | — | 3 | |
| 8608231 | — | — | — | 2.31 | 0.0909 | — | — | — | |
| 8608233 | — | — | — | 2.33 | 0.0917 | — | — | — | |
| 8608237 | — | 42 | — | 2.37 | 0.0933 | — | — | 4 | |
| 8608238 | 3/32 | — | — | 2.38 | 0.0937 | — | — | — | |
| 9599024 | — | — | — | 2.40 | 0.0945 | — | — | 3 | |
| 8608244 | — | 41 | — | 2.44 | 0.0961 | — | — | — | |
| 8608246 | — | — | — | 2.46 | 0.0969 | 14.0 | 46 | 4 | |
| 8608249 | — | 40 | — | 2.49 | 0.0980 | — | — | — | |
| 9599025 | — | — | — | 2.50 | 0.0984 | — | — | 3 | |
| 8608253 | — | 39 | — | 2.53 | 0.0996 | — | — | — | |
| 8608258 | — | 38 | I | 2.58 | 0.1016 | — | — | — | |
Упаковка: 1 шт.
Доступно только в покрытии V.
Материал заготовки
| List No. | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Алюминий и никелевые сплавы | S — Титан | H — Закалённые стали | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Низкая 1010 1018 |
Средняя 1035 1045 |
Высокая 1065 |
Инструментальные 4140 4340 |
Нержавеющие 300 400 17-4 PH Чугун |
6061 7075 |
Литейные сплавы Inconel | 6Al4V | ~35 HRC | 35-45 HRC | 45-50 HRC | 50-70 HRC | ||||||||||
| 1900 | хорошо | отлично | |||||||||||||||||||
