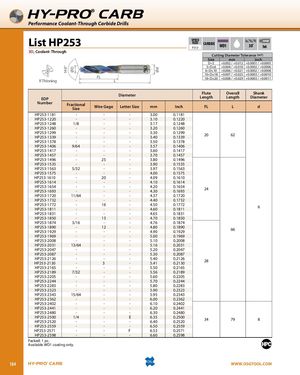

HY-PRO® CARB
Performance Coolant-Through Carbide Drills
List HP253 SPEED
FEED
P313
CARBIDE
WD1 30˚
3D, Coolant-Through
Cutting Diameter Tolerance (m7)
Size mm inch
D=3 +0.002 / +0.012 +0.0001 / +0.0005
140° 3<D≤6 +0.004 / +0.016 +0.0002 / +0.0006
ØD
Ød
6<D≤10 +0.006 / +0.021 +0.0002 / +0.0008
10<D≤18 +0.007 / +0.025 +0.0003 / +0.0010
FL 18<D≤20 +0.008 / +0.029 +0.0003 / +0.0011
R Thinning L
Flute Overall Shank
Diameter
EDP Length Length Diameter
Number Fractional Wire Gage Letter Size mm Inch FL L d
Size
HP253-1181 - - - 3.00 0.1181
HP253-1220 - - - 3.10 0.1220
HP253-1248 1/8 - - 3.17 0.1248
HP253-1260 - - - 3.20 0.1260
HP253-1299 - - - 3.30 0.1299
20 62
HP253-1339 - - - 3.40 0.1339
HP253-1378 - - - 3.50 0.1378
HP253-1406 9/64 - - 3.57 0.1406
HP253-1417 - - - 3.60 0.1417
HP253-1457 - - - 3.70 0.1457
HP253-1496 - 25 - 3.80 0.1496
HP253-1535 - - - 3.90 0.1535
HP253-1563 5/32 - - 3.97 0.1563
HP253-1575 - - - 4.00 0.1575
HP253-1610 - 20 - 4.09 0.1610
HP253-1614 - - - 4.10 0.1614
HP253-1654 - - - 4.20 0.1654
24
HP253-1693 - - - 4.30 0.1693
HP253-1720 11/64 - - 4.37 0.1720
HP253-1732 - - - 4.40 0.1732
HP253-1772 - 16 - 4.50 0.1772
6
HP253-1811 - - - 4.60 0.1811
HP253-1831 - - - 4.65 0.1831
HP253-1850 - 13 - 4.70 0.1850
HP253-1874 3/16 - - 4.76 0.1874
HP253-1890 - 12 - 4.80 0.1890
66
HP253-1929 - - - 4.90 0.1929
HP253-1969 - - - 5.00 0.1969
HP253-2008 - - - 5.10 0.2008
HP253-2031 13/64 - - 5.16 0.2031
HP253-2047 - - - 5.20 0.2047
HP253-2087 - - - 5.30 0.2087
HP253-2126 - - - 5.40 0.2126
28
HP253-2130 - 3 - 5.41 0.2130
HP253-2165 - - - 5.50 0.2165
HP253-2189 7/32 - - 5.56 0.2189
HP253-2205 - - - 5.60 0.2205
HP253-2244 - - - 5.70 0.2244
HP253-2283 - - - 5.80 0.2283
HP253-2323 - - - 5.90 0.2323
HP253-2343 15/64 - - 5.95 0.2343
HP253-2362 - - - 6.00 0.2362
HP253-2402 - - - 6.10 0.2402
HP253-2441 - - - 6.20 0.2441
HP253-2480 - - - 6.30 0.2480
HP253-2500 1/4 - E 6.35 0.2500
34 79 8
HP253-2520 - - - 6.40 0.2520
HP253-2559 - - - 6.50 0.2559
HP253-2571 - - F 6.53 0.2571
HP253-2598 - - - 6.60 0.2598
Packed: 1 pc.
Available WD1 coating only.
184 HY-PRO® CARB WWW.OSGTOOL.COM
