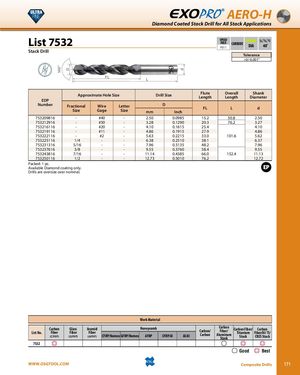

Общий каталог OSG 2018 - 2019 - страница 171
Навигация
Общий каталог OSG русский
Общий каталог Somta
AERO-H
Алмазное покрытие: сверло для многослойных материалов всех типов
List 7532 | SPEED | FEED | P311 | CARBIDE | DIA | 40°
Сверло для многослойных материалов
Допуск диаметра: +0/-0.001 дюйма
Угол при вершине: 140°
| Номер EDP | Дробный размер | Калибр | Буквенный размер | Размер сверла | Длина режущей части FL | Общая длина L | Диаметр хвостовика d | |
|---|---|---|---|---|---|---|---|---|
| мм | дюйм | |||||||
| 753209816 | — | #40 | — | 2.50 | 0.0985 | 15.2 | 50.8 | 2.50 |
| 753212916 | — | #30 | — | 3.28 | 0.1290 | 20.3 | 76.2 | 3.27 |
| 753216116 | — | #20 | — | 4.10 | 0.1615 | 25.4 | — | 4.10 |
| 753219116 | — | #11 | — | 4.86 | 0.1915 | 27.9 | — | 4.86 |
| 753222116 | — | #2 | — | 5.63 | 0.2215 | 33.0 | 101.6 | 5.62 |
| 753225116 | 1/4 | — | — | 6.38 | 0.2510 | 38.1 | — | 6.37 |
| 753231316 | 5/16 | — | — | 7.96 | 0.3135 | 48.2 | — | 7.96 |
| 753237616 | 3/8 | — | — | 9.55 | 0.3760 | 58.4 | — | 9.55 |
| 753243816 | 7/16 | — | — | 11.14 | 0.4385 | 66.0 | 152.4 | 11.13 |
| 753250116 | 1/2 | — | — | 12.73 | 0.5010 | 76.2 | — | 12.72 |
Упаковка: 1 шт. | Доступно только с алмазным покрытием. | Сверла имеют размер больше номинального.
Обрабатываемые материалы
| Список 7532 | Ткань | Сотовая структура | AFRP | CFRP/Al | Al/Al | Углеродный композит | Слоистые композиты | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| — | CFRP | GFRP | AFRP | CFRP/Nomex | GFRP/Nomex | — | — | — | — | Углеродное волокно/Алюминий | Углеродное волокно/Титан | Углеродное волокно/Al/Ti/CRES | — |
| Хорошо | Лучше всего | |||||||||||||
