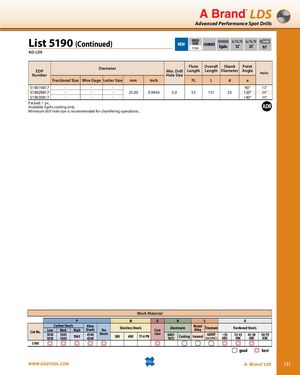

Общий каталог OSG 2018 - 2019 - страница 131
Навигация
Общий каталог OSG русский
Общий каталог Somta
Продолжение
| Номер ЭДП | Дробный размер | Размер проволоки | Размер буквы | Диаметр (мм) | Диаметр (дюйм) | Минимальный размер отверстия | Длина зубьев (FL) | Общая длина (L) | Диаметр хвостовика (d) | Угол вершины (a) | Спираль |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 519019817 | - | - | - | 25.00 | 0.9843 | 5.0 | 53 | 151 | 25 | 90° | 12° |
| 519029817 | - | - | - | 25.00 | 0.9843 | 5.0 | 53 | 151 | 25 | 120° | 25° |
| 519039817 | - | - | - | 25.00 | 0.9843 | 5.0 | 53 | 151 | 25 | 140° | 25° |
Упаковано: 1 шт.
Доступно только покрытие EgiAs.
Рекомендуется минимальный размер отверстия при фасочных операциях.
Материал для обработки
| Номер списка | Углеродистые стали | Легированные стали | Нержавеющие стали | Чугун | Алюминий | Никелевые сплавы и титан | Закалённые стали | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5190 | 1010 1018 |
1035 1045 |
1065 4140 4340 |
Штамповые стали | 300 400 |
17-4 PH | Отливка | 6061 7075 |
Отливка | Inconel | 6Al4V | ~35 HRC | 35–45 HRC | 45–50 HRC | 50–70 HRC | |||
| хорошо | отлично | |||||||||||||||||
