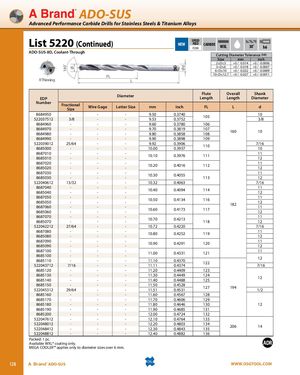

Общий каталог OSG 2018 - 2019 - страница 128

Предыдущая страница Следующая страница

Навигация

ADO-SUS

Спиральные сверла с улучшенными характеристиками из карбида для нержавеющих сталей и титановых сплавов

Список 5220 (продолжение) | Новинка | Скорость | Подача | P299 | Карбид | WXL | 30°

ADO-SUS-8D, с внутренним подводом СОЖ

Допуск диаметра сверления (h8)

Размер мм дюйм
2≤D≤3 +0 / -0.014 +0 / -0.0006
3 +0 / -0.018 +0 / -0.0007
6 +0 / -0.022 +0 / -0.0009
10 +0 / -0.027 +0 / -0.0011

Технические характеристики (продолжение)

Номер EDP Фракционный размер Размер по проводу Буквенный размер Диаметр (мм) Диаметр (дюйм) Длина рабочей части FL Общая длина L Диаметр хвостовика d
8684950---9.500.374011516010
5220375123/8--9.530.3752116-3/8
8684960---9.600.3780117--
8684970---9.700.3819118-10
8684980---9.800.3858119--
8684990---9.900.3898120--
52203901225/64--9.920.3906121-7/16
8685000---10.000.3937122-10
8687010---10.100.3976123-11
8685010-------12
8687020---10.200.4016124-11
8685020-------12
8687030---10.300.4055125-11
8685030-------12
52204061213/32--10.320.4063126-7/16
8687040---10.400.4094127-11
8685040-------12
8687050---10.500.4134128-11
8685050-------12
8687060---10.600.417312918211
8685060-------12
8687070---10.700.4213130-11
8685070-------12
52204221227/64--10.720.4220131-7/16
8687080---10.800.4252132-11
8685080-------12
8687090---10.900.4291133-11
8685090-------12
8687100---11.000.4331134-11
8685100-------12
8685110---11.100.4370135--
5220437127/16--11.110.4374136-7/16
8685120---11.200.4409137--
8685130---11.300.4449138-12
8685140---11.400.4488139--
8685150---11.500.4528140--
52204531229/64--11.510.45311411941/2
8685160---11.600.4567142--
8685170---11.700.4606143--
8685180---11.800.4646144-12
8685190---11.900.4685145--
8685200---12.000.4724146--
522047612---12.100.4764147--
522048012---12.200.480314820614
522048412---12.300.4843149--
522048812---12.400.4882150--

Упаковка: 1 шт. Доступно только с покрытием WXL. MEGA COOLER™ применяется только для диаметров более 6 мм.
