ADO-SUS

Передовые высокопроизводительные твердосплавные сверла для нержавеющих сталей и титановых сплавов

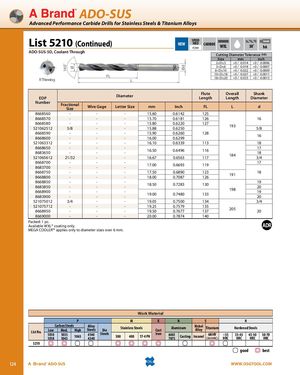

Список 5210 (продолжение)

ADO-SUS-5D, с подводом СОЖ

Допуск по диаметру режущей кромки (h8)

Размер мм дюйм
2 ≤ D ≤ 3 +0 / -0.014 +0 / -0.0006
3 < D ≤ 6 +0 / -0.018 +0 / -0.0007
6 < D ≤ 10 +0 / -0.022 +0 / -0.0009
10 < D ≤ 18 +0 / -0.027 +0 / -0.0011
18 < D ≤ 20 +0 / -0.033 +0 / -0.0013
Номер EDP Размер (дюймы) Калибр проволоки Буквенный размер Диаметр, мм Диаметр, дюйм Длина рабочей части (FL) Общая длина (L) Диаметр хвостовика (d)
8668560 — — — 15.60 0.6142 125 — 16
8668570 — — — 15.70 0.6181 126 — 16
8668580 — — — 15.80 0.6220 127 193 16
521062512 5/8 — — 15.88 0.6250 — — 5/8
8668590 — — — 15.90 0.6260 128 — 16
8668600 — — — 16.00 0.6299 — — 16
521063312 — — — 16.10 0.6339 113 — 18
8668650 — — — 16.50 0.6496 116 184 17
8683650 — — — — — — — 18
521065612 21/32 — — 16.67 0.6563 117 — 3/4
8668700 — — — 17.00 0.6693 119 — 17
8683700 — — — — — — — 18
8668750 — — — 17.50 0.6890 123 191 18
8668800 — — — 18.00 0.7087 126 — 18
8668850 — — — 18.50 0.7283 130 — 19
8683850 — — — — — — 198 20
8668900 — — — 19.00 0.7480 133 — 19
8683900 — — — — — — — 20
521075012 3/4 — — 19.05 0.7500 134 — 3/4
521075712 — — — 19.25 0.7579 135 205 —
8668950 — — — 19.50 0.7677 137 — 20
8669000 — — — 20.00 0.7874 140 — 20

Обрабатываемые материалы

Список № 5210 P — Углеродистые стали M — Легированные и инструментальные стали K — Нержавеющие стали N — Алюминий S — Никелевые сплавы (Титан) H — Закаленные стали
— Низк. 1010 1018 Сред. 1035 1045 Высок. 1065 — — 4140 4340 — 300 — 400 — 17-4 PH — 6061 — Casting 7075 Inconel 6Al4V (30 HRC) — ~35 HRC good 35-45 HRC — 45-50 HRC — 50-70 HRC best

Упаковка: 1 шт.

Доступно только с покрытием WXL®.

MEGA COOLER™ применяется только для диаметров более 6 мм.
