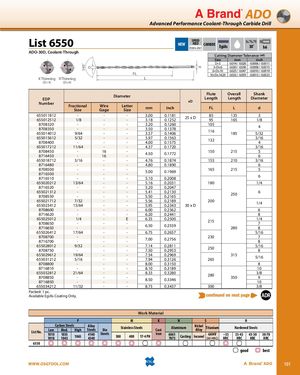

Общий каталог OSG 2018 - 2019 - страница 101
Навигация
Общий каталог OSG русский
Общий каталог Somta
ADO
Высокопроизводительное твёрдосплавное сверло с внутренним подводом охлаждающей жидкости
Список 6550
НОВОЕ
АDO-30D, со встроенным подводом охлаждающей жидкости
Допуск диаметра резания (e8)
| Размер | мм | дюйм |
|---|---|---|
| D=3 | -0,014 / -0,028 | -0,0006 / -0,0011 |
| 3<D≤6 | -0,020 / -0,038 | -0,0008 / -0,0015 |
| 6<D≤10 | -0,025 / -0,047 | -0,0010 / -0,0019 |
| 10<D≤14,29 | -0,032 / -0,059 | -0,0013 / -0,0023 |
Технические характеристики
| Номер EDP | Диаметр (мм) | Диаметр (дюйм) | Длина перьев | Общая длина | Диаметр хвостовика |
|---|---|---|---|---|---|
| 655011812 | 3,00 | 0,1181 | 85 | 135 | 3 |
| 655012512 | 3,18 | 0,1252 | 95 | 165 | 1/8 |
| 8708320 | 3,20 | 0,1260 | 105 | — | 4 |
| 8708350 | 3,50 | 0,1378 | — | — | — |
| 655014012 | 3,57 | 0,1406 | 116 | 185 | 5/32 |
| 655015612 | 3,97 | 0,1563 | 132 | — | 3/16 |
| 8708400 | 4,00 | 0,1575 | — | — | 4 |
| 655017212 | 4,37 | 0,1720 | — | — | 3/16 |
| 8708450 | 4,50 | 0,1772 | 150 | 215 | 5 |
| 8716450 | 4,50 | 0,1772 | — | — | 6 |
| 655018712 | 4,76 | 0,1874 | 155 | 210 | 3/16 |
| 8716480 | 4,80 | 0,1890 | — | — | 6 |
| 8708500 | 5,00 | 0,1969 | 165 | 215 | 5 |
| 8716500 | 5,00 | 0,1969 | — | — | 6 |
| 8716510 | 5,10 | 0,2008 | — | — | 6 |
| 655020212 | 5,16 | 0,2031 | 180 | — | 1/4 |
| 8716520 | 5,20 | 0,2047 | — | — | — |
| 655021312 | 5,41 | 0,2130 | — | 250 | 6 |
| 8708550 | 5,50 | 0,2165 | — | — | — |
| 655021712 | 5,56 | 0,2189 | 200 | — | 1/4 |
| 655023412 | 5,95 | 0,2343 | — | — | — |
| 8708600 | 6,00 | 0,2362 | 215 | — | 6 |
| 8716620 | 6,20 | 0,2441 | — | — | 8 |
| 655025012 | 6,35 | 0,2500 | — | — | 1/4 |
| 8708650 | 6,50 | 0,2559 | — | — | 7 |
| 8716650 | 6,50 | 0,2559 | — | 280 | 8 |
| 655026412 | 6,75 | 0,2657 | — | — | 5/16 |
| 8708700 | 7,00 | 0,2756 | 230 | — | 7 |
| 8716700 | 7,00 | 0,2756 | — | — | 8 |
| 655028012 | 7,14 | 0,2811 | — | — | 5/16 |
| 8708750 | 7,50 | 0,2953 | 250 | — | 8 |
| 655029612 | 7,54 | 0,2969 | — | 315 | 5/16 |
| 655031212 | 7,94 | 0,3126 | 265 | — | — |
| 8708800 | 8,00 | 0,3150 | — | — | 8 |
| 8716810 | 8,10 | 0,3189 | — | — | 10 |
| 655032812 | 8,33 | 0,3280 | — | — | 3/8 |
| 8708850 | 8,50 | 0,3346 | 280 | 350 | 9 |
| 8716850 | 8,50 | 0,3346 | — | — | 10 |
| 655034212 | 8,73 | 0,3437 | 300 | — | 3/8 |
Материалы обработки
| Марка | Углеродистые стали | Легированные стали | Нержавеющие стали | Алюминий | Никель-титановый сплав | Закалённые стали | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Список 6550 | 1010 | 1018 | 1035–1045–1065 | 4140–4340 | Штамповые стали | 300 | 400 | 17-4 PH | 6061–7075 | Чугун | Inconel–6Al4V | Литьё (30 HRC) | ~35 HRC | 35–45 HRC | 45–50 HRC | 50–70 HRC | |
| хорошо → отлично | |||||||||||||||||
Упаковка: 1 шт.
Доступное только с покрытием EgiAs
