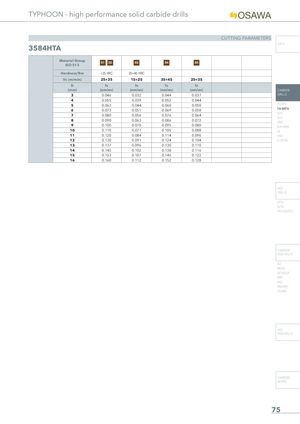

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS

Material Group ISO 513	S1 S2	S3	S4	S5
Hardness/Rm		35÷45 HRC
Vc (m/min)	25÷35	15÷25	35÷45	25÷35
D (mm)	fn (mm/rev)	fn (mm/rev)	fn (mm/rev)	fn (mm/rev)
3	0.046	0.032	0.044	0.037
4	0.055	0.039	0.052	0.044
5	0.063	0.044	0.060	0.050
6	0.073	0.051	0.069	0.058
7	0.080	0.056	0.076	0.064
8	0.090	0.063	0.086	0.072
9	0.100	0.070	0.095	0.080
10	0.110	0.077	0.105	0.088
11	0.120	0.084	0.114	0.096
12	0.130	0.091	0.124	0.104
13	0.137	0.096	0.130	0.110
14	0.145	0.102	0.138	0.116
15	0.153	0.107	0.145	0.122
16	0.160	0.112	0.152	0.128
