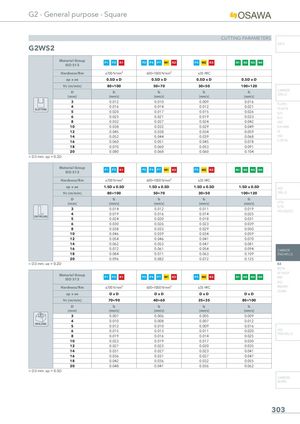

G2 - General purpose - Square CUTTING PARAMETERS INFO G2WS2 Material Group P1 P2 K1 P3 P4 P7 M1 K2 P5 M2 K3 N1 N2 N3 N4 ISO 513 Hardness/Rm ≤700 N/mm² 600÷1000 N/mm² ≤35 HRC ap x ae 0.5D x D 0.5D x D 0.5D x D 0.5D x D Vc (m/min) 80÷100 50÷70 30÷50 100÷120 CARBIDE D fz fz fz fz DRILLS (mm) (mm/z) (mm/z) (mm/z) (mm/z) 3 0.012 0.010 0.009 0.016 PU-HPU 4 0.016 0.014 0.012 0.021 SLOTTING TA-4HTA 5 0.020 0.017 0.015 0.026 SUH 6 0.025 0.021 0.019 0.033 ALH 8 0.032 0.027 0.024 0.042 HRC 10 0.038 0.032 0.029 0.049 SUH MINI 12 0.045 0.038 0.034 0.059 HL 14 0.052 0.044 0.039 0.068 HSD 16 0.060 0.051 0.045 0.078 C-SD-TA 18 0.070 0.060 0.053 0.091 20 0.080 0.068 0.060 0.104 < D3 mm: ap = 0.2D Material Group P1 P2 K1 P3 P4 P7 M1 K2 P5 M2 K3 N1 N2 N3 N4 ISO 513 Hardness/Rm ≤700 N/mm² 600÷1000 N/mm² ≤35 HRC ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D HSS Vc (m/min) 80÷100 50÷70 30÷50 100÷120 DRILLS D fz fz fz fz (mm) (mm/z) (mm/z) (mm/z) (mm/z) LFTA SUTA 3 0.014 0.012 0.011 0.019 HSS-HSS/CO 4 0.019 0.016 0.014 0.025 SIDE MILLING 5 0.024 0.020 0.018 0.031 6 0.030 0.026 0.023 0.039 8 0.038 0.033 0.029 0.050 10 0.046 0.039 0.034 0.059 12 0.054 0.046 0.041 0.070 14 0.062 0.053 0.047 0.081 16 0.072 0.061 0.054 0.094 CARBIDE 18 0.084 0.071 0.063 0.109 END-MILLS 20 0.096 0.082 0.072 0.125 < D3 mm: ae = 0.2D G2 MDTA HF VH/UP Material Group P1 P2 K1 P3 P4 P7 M1 K2 P5 M2 K3 N1 N2 N3 N4 MEF ISO 513 ALU Hardness/Rm ≤700 N/mm² 600÷1000 N/mm² ≤35 HRC MEX/MH UH/MH ap x ae DxD DxD DxD DxD Vc (m/min) 70÷90 40÷60 25÷35 80÷100 D fz fz fz fz (mm) (mm/z) (mm/z) (mm/z) (mm/z) 3 0.007 0.006 0.005 0.009 4 0.010 0.008 0.007 0.012 DRILLING 5 0.012 0.010 0.009 0.016 6 0.015 0.013 0.011 0.020 HSS END-MILLS 8 0.019 0.016 0.014 0.025 10 0.023 0.019 0.017 0.030 12 0.027 0.023 0.020 0.035 14 0.031 0.027 0.023 0.041 16 0.036 0.031 0.027 0.047 18 0.042 0.036 0.032 0.055 20 0.048 0.041 0.036 0.062 < D3 mm: ap = 0.5D CARBIDE BURRS 303 Libro 1.indb 303 21/10/2021 12:12:06
