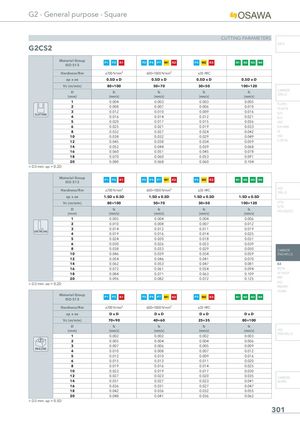

G2 - General purpose - Square CUTTING PARAMETERS INFO G2CS2 Material Group P1 P2 K1 P3 P4 P7 M1 K2 P5 M2 K3 N1 N2 N3 N4 ISO 513 Hardness/Rm ≤700 N/mm² 600÷1000 N/mm² ≤35 HRC ap x ae 0.5D x D 0.5D x D 0.5D x D 0.5D x D Vc (m/min) 80÷100 50÷70 30÷50 100÷120 CARBIDE D fz fz fz fz DRILLS (mm) (mm/z) (mm/z) (mm/z) (mm/z) 1 0.004 0.003 0.003 0.005 PU-HPU 2 0.008 0.007 0.006 0.010 TA-4HTA 3 0.012 0.010 0.009 0.016 SUH SLOTTING 4 0.016 0.014 0.012 0.021 ALH 5 0.020 0.017 0.015 0.026 HRC 6 0.025 0.021 0.019 0.033 SUH MINI 8 0.032 0.027 0.024 0.042 HL 10 0.038 0.032 0.029 0.049 HSD 12 0.045 0.038 0.034 0.059 C-SD-TA 14 0.052 0.044 0.039 0.068 16 0.060 0.051 0.045 0.078 18 0.070 0.060 0.053 0.091 20 0.080 0.068 0.060 0.104 < D3 mm: ap = 0.2D Material Group P1 P2 K1 P3 P4 P7 M1 K2 P5 M2 K3 N1 N2 N3 N4 ISO 513 HSS Hardness/Rm ≤700 N/mm² 600÷1000 N/mm² ≤35 HRC DRILLS ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D Vc (m/min) 80÷100 50÷70 30÷50 100÷120 LFTA SUTA D fz fz fz fz HSS-HSS/CO (mm) (mm/z) (mm/z) (mm/z) (mm/z) 1 0.005 0.004 0.004 0.006 2 0.010 0.008 0.007 0.012 3 0.014 0.012 0.011 0.019 SIDE MILLING 4 0.019 0.016 0.014 0.025 5 0.024 0.020 0.018 0.031 6 0.030 0.026 0.023 0.039 8 0.038 0.033 0.029 0.050 CARBIDE 10 0.046 0.039 0.034 0.059 END-MILLS 12 0.054 0.046 0.041 0.070 14 0.062 0.053 0.047 0.081 G2 16 0.072 0.061 0.054 0.094 MDTA 18 0.084 0.071 0.063 0.109 HF VH/UP 20 0.096 0.082 0.072 0.125 MEF ALU < D3 mm: ae = 0.2D MEX/MH UH/MH Material Group P1 P2 K1 P3 P4 P7 M1 K2 P5 M2 K3 N1 N2 N3 N4 ISO 513 Hardness/Rm ≤700 N/mm² 600÷1000 N/mm² ≤35 HRC ap x ae DxD DxD DxD DxD Vc (m/min) 70÷90 40÷60 25÷35 80÷100 D fz fz fz fz (mm) (mm/z) (mm/z) (mm/z) (mm/z) HSS END-MILLS 1 0.002 0.002 0.002 0.003 2 0.005 0.004 0.004 0.006 3 0.007 0.006 0.005 0.009 DRILLING 4 0.010 0.008 0.007 0.012 5 0.012 0.010 0.009 0.016 6 0.015 0.013 0.011 0.020 8 0.019 0.016 0.014 0.025 10 0.023 0.019 0.017 0.030 12 0.027 0.023 0.020 0.035 CARBIDE 14 0.031 0.027 0.023 0.041 BURRS 16 0.036 0.031 0.027 0.047 18 0.042 0.036 0.032 0.055 20 0.048 0.041 0.036 0.062 < D3 mm: ap = 0.5D 301 Libro 1.indb 301 21/10/2021 12:12:04
