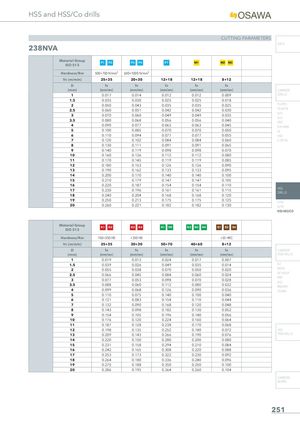

Общий каталог Osawa 2021 - страница 252

HSS and HSS/Co drills CUTTING PARAMETERS INFO 238NVA Material Group P1 P2 P3 P4 P7 M1 M2 M3 ISO 513 Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm² Vc (m/min) 25÷35 20÷30 12÷18 12÷18 8÷12 D fn fn fn fn fn (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) CARBIDE 1 0.017 0.014 0.012 0.012 0.009 DRILLS 1.5 0.035 0.030 0.025 0.025 0.018 2 0.050 0.043 0.035 0.035 0.025 PU-HPU TA-4HTA 2.5 0.060 0.051 0.042 0.042 0.030 SUH 3 0.070 0.060 0.049 0.049 0.035 ALH 3.5 0.080 0.068 0.056 0.056 0.040 HRC 4 0.090 0.077 0.063 0.063 0.045 SUH MINI 5 0.100 0.085 0.070 0.070 0.050 HL 6 0.110 0.094 0.077 0.077 0.055 HSD 7 0.120 0.102 0.084 0.084 0.060 C-SD-TA 8 0.130 0.111 0.091 0.091 0.065 9 0.140 0.119 0.098 0.098 0.070 10 0.160 0.136 0.112 0.112 0.080 11 0.170 0.145 0.119 0.119 0.085 12 0.180 0.153 0.126 0.126 0.090 13 0.190 0.162 0.133 0.133 0.095 14 0.200 0.170 0.140 0.140 0.100 15 0.210 0.179 0.147 0.147 0.105 16 0.220 0.187 0.154 0.154 0.110 HSS 17 0.230 0.196 0.161 0.161 0.115 DRILLS 18 0.240 0.204 0.168 0.168 0.120 19 0.250 0.213 0.175 0.175 0.125 LFTA 20 0.260 0.221 0.182 0.182 0.130 SUTA HSS-HSS/CO Material Group K1 K2 K3 K4 N1 N5 N2 N3 N4 S1 S2 S4 ISO 513 Hardness/Rm 150÷350 HB <350 HB <35 HRC Vc (m/min) 25÷35 20÷30 50÷70 40÷60 8÷12 D fn fn fn fn fn CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) END-MILLS 1 0.019 0.013 0.024 0.017 0.007 1.5 0.039 0.026 0.049 0.035 0.014 G2 2 0.055 0.038 0.070 0.050 0.020 MDTA HF VH/UP 2.5 0.066 0.045 0.084 0.060 0.024 MEF 3 0.077 0.053 0.098 0.070 0.028 ALU 3.5 0.088 0.060 0.112 0.080 0.032 MEX/MH 4 0.099 0.068 0.126 0.090 0.036 UH/MH 5 0.110 0.075 0.140 0.100 0.040 6 0.121 0.083 0.154 0.110 0.044 7 0.132 0.090 0.168 0.120 0.048 8 0.143 0.098 0.182 0.130 0.052 9 0.154 0.105 0.196 0.140 0.056 10 0.176 0.120 0.224 0.160 0.064 11 0.187 0.128 0.238 0.170 0.068 12 0.198 0.135 0.252 0.180 0.072 HSS 13 0.209 0.143 0.266 0.190 0.076 END-MILLS 14 0.220 0.150 0.280 0.200 0.080 15 0.231 0.158 0.294 0.210 0.084 16 0.242 0.165 0.308 0.220 0.088 17 0.253 0.173 0.322 0.230 0.092 18 0.264 0.180 0.336 0.240 0.096 19 0.275 0.188 0.350 0.250 0.100 20 0.286 0.195 0.364 0.260 0.104 CARBIDE BURRS 251 Libro 1.indb 251 21/10/2021 12:10:30
