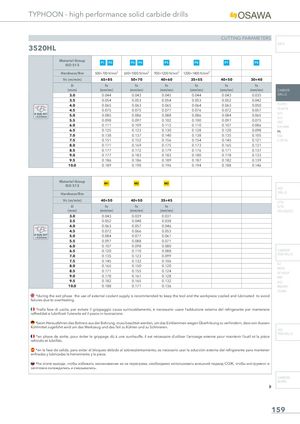

TYPHOON - high performance solid carbide drills
CUTTING PARAMETERS
| Material Group ISO 513 | P1 P2 | P3 P4 | P5 | P6 | P7 | P8 | |
| Hardness/Rm | 500÷700 N/mm² | 600÷1000 N/mm² | 900÷1200 N/mm² | 1200÷1400 N/mm² | |||
| Vc (m/min) | 65÷85 | 50÷70 | 40÷60 | 35÷55 | 40÷50 | 30÷40 | |
| D (mm) | fn (mm/rev) | fn (mm/rev) | fn (mm/rev) | fn (mm/rev) | fn (mm/rev) | fn (mm/rev) | |
| 3.0 | 0.044 | 0.043 | 0.045 | 0.044 | 0.043 | 0.035 | |
| 3.5 | 0.054 | 0.053 | 0.054 | 0.053 | 0.052 | 0.042 | |
| 4.0 | 0.065 | 0.063 | 0.065 | 0.064 | 0.063 | 0.050 | |
| 4.5 | 0.075 | 0.075 | 0.077 | 0.076 | 0.072 | 0.057 | |
| Ø RUN OUT | 5.0 | 0.085 | 0.086 | 0.088 | 0.086 | 0.084 | 0.065 |
| 5.5 | 0.098 | 0.097 | 0.102 | 0.100 | 0.097 | 0.075 | |
| 6.0 | 0.111 | 0.109 | 0.112 | 0.110 | 0.107 | 0.086 | |
| 6.5 | 0.125 | 0.123 | 0.130 | 0.128 | 0.120 | 0.098 | |
| 7.0 | 0.138 | 0.137 | 0.140 | 0.138 | 0.135 | 0.105 | |
| 7.5 | 0.151 | 0.152 | 0.156 | 0.154 | 0.145 | 0.121 | |
| 8.0 | 0.171 | 0.169 | 0.175 | 0.173 | 0.165 | 0.131 | |
| 8.5 | 0.177 | 0.172 | 0.179 | 0.176 | 0.171 | 0.137 | |
| 9.0 | 0.177 | 0.183 | 0.183 | 0.180 | 0.178 | 0.133 | |
| 9.5 | 0.186 | 0.186 | 0.189 | 0.187 | 0.182 | 0.139 | |
| 10.0 | 0.189 | 0.190 | 0.196 | 0.194 | 0.188 | 0.146 |
Material Group M1 M2 M3
| Material Group ISO 513 | M1 | M2 | M3 | |
| Hardness/Rm | ||||
| Vc (m/min) | 40÷50 | 40÷50 | 35÷45 | |
| D (mm) | fn (mm/rev) | fn (mm/rev) | fn (mm/rev) | |
| 3.0 | 0.043 | 0.039 | 0.031 | |
| 3.5 | 0.052 | 0.048 | 0.038 | |
| 4.0 | 0.063 | 0.057 | 0.046 | |
| 4.5 | 0.072 | 0.066 | 0.053 | |
| Ø RUN OUT | 5.0 | 0.084 | 0.077 | 0.061 |
| 5.5 | 0.097 | 0.088 | 0.071 | |
| 6.0 | 0.107 | 0.098 | 0.080 | |
| 6.5 | 0.120 | 0.110 | 0.088 | |
| 7.0 | 0.135 | 0.123 | 0.099 | |
| 7.5 | 0.145 | 0.132 | 0.106 | |
| 8.0 | 0.165 | 0.150 | 0.120 | |
| 8.5 | 0.171 | 0.155 | 0.124 | |
| 9.0 | 0.178 | 0.161 | 0.128 | |
| 9.5 | 0.182 | 0.165 | 0.132 | |
| 10.0 | 0.188 | 0.171 | 0.136 |
HSS
LFTA
END-MILLS
G2 MDTA HF VH/UP
UH/MH
raff reddati e lubrifi cati l’utensile ed il pezzo in lavorazione. *beim Herausfahren des Bohrers aus der Bohrung, muss beachtet werden, um das Einklemmen wegen Überhitzung zu verhindern, dass von Aussen Kühlmittel zugeführt wird um das Werkzeug und das Teil zu Kühlen und zu Schmieren. *en phase de sortie, pour éviter le grippage dû à une surchauff e, il est nécessaire d’utiliser l’arrosage externe pour maintenir l’outil et la pièce refroidis et lubrifi és. *en la fase de salida, para evitar el bloqueo debido al sobrecalentamiento, es necesario usar la aducción externa del refrigerante para mantener enfriadas y lubricadas la herramienta y la pieza. *hа этапе выхода, чтобы избежать заклинивания из-за перегрева, необходимо использовать внешний подвод СОЖ, чтобы инструмент и заготовка охлаждались и смазывались.
