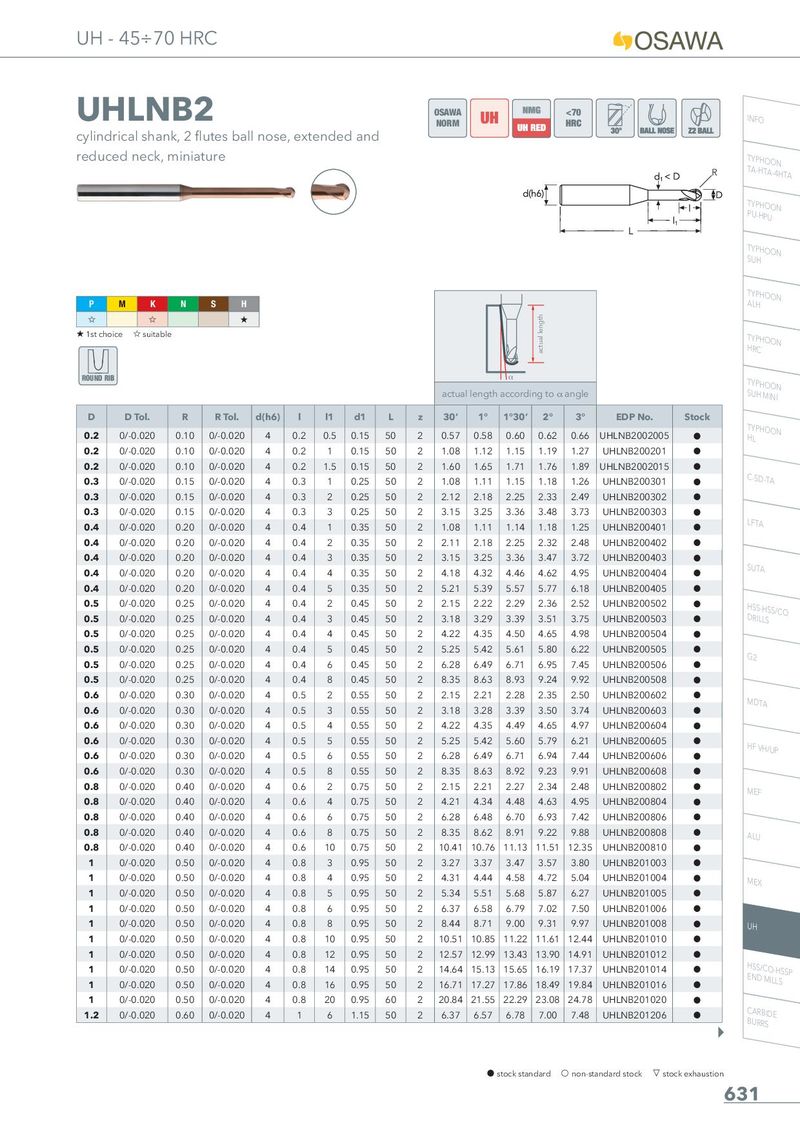

UH - 45÷70 HRC UHLNB2 OSAWA <70 INFO NORM cylindrical shank, 2 flutes ball nose, extended and reduced neck, miniature TTYAP-HHTOAO-4NHTA R TPYUP-HHPOUON TSUYPHHOON P M K N S H TAYLPHHOON , , + actual length + 1st choice , suitable THYRPCHOON ROUND RIB α TSUYPHHMOIONIN actual length according to _ angle D D Tol. R R Tol. d(h6) l l1 d1 L z 30’ 1° 1°30’ 2° 3° EDP No. Stock 0.2 0/-0.020 0.10 0/-0.020 4 0.2 0.5 0.15 50 2 0.57 0.58 0.60 0.62 0.66 UHLNB2002005 h THYLPHOON 0.2 0/-0.020 0.10 0/-0.020 4 0.2 1 0.15 50 2 1.08 1.12 1.15 1.19 1.27 UHLNB200201 h 0.2 0/-0.020 0.10 0/-0.020 4 0.2 1.5 0.15 50 2 1.60 1.65 1.71 1.76 1.89 UHLNB2002015 h 0.3 0/-0.020 0.15 0/-0.020 4 0.3 1 0.25 50 2 1.08 1.11 1.15 1.18 1.26 UHLNB200301 h C-SD-TA 0.3 0/-0.020 0.15 0/-0.020 4 0.3 2 0.25 50 2 2.12 2.18 2.25 2.33 2.49 UHLNB200302 h 0.3 0/-0.020 0.15 0/-0.020 4 0.3 3 0.25 50 2 3.15 3.25 3.36 3.48 3.73 UHLNB200303 h 0.4 0/-0.020 0.20 0/-0.020 4 0.4 1 0.35 50 2 1.08 1.11 1.14 1.18 1.25 UHLNB200401 h LFTA 0.4 0/-0.020 0.20 0/-0.020 4 0.4 2 0.35 50 2 2.11 2.18 2.25 2.32 2.48 UHLNB200402 h 0.4 0/-0.020 0.20 0/-0.020 4 0.4 3 0.35 50 2 3.15 3.25 3.36 3.47 3.72 UHLNB200403 h 0.4 0/-0.020 0.20 0/-0.020 4 0.4 4 0.35 50 2 4.18 4.32 4.46 4.62 4.95 UHLNB200404 h SUTA 0.4 0/-0.020 0.20 0/-0.020 4 0.4 5 0.35 50 2 5.21 5.39 5.57 5.77 6.18 UHLNB200405 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 2 0.45 50 2 2.15 2.22 2.29 2.36 2.52 UHLNB200502 h HDSRSIL-LHSSS/CO 0.5 0/-0.020 0.25 0/-0.020 4 0.4 3 0.45 50 2 3.18 3.29 3.39 3.51 3.75 UHLNB200503 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 4 0.45 50 2 4.22 4.35 4.50 4.65 4.98 UHLNB200504 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 5 0.45 50 2 5.25 5.42 5.61 5.80 6.22 UHLNB200505 h G2 0.5 0/-0.020 0.25 0/-0.020 4 0.4 6 0.45 50 2 6.28 6.49 6.71 6.95 7.45 UHLNB200506 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 8 0.45 50 2 8.35 8.63 8.93 9.24 9.92 UHLNB200508 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 2 0.55 50 2 2.15 2.21 2.28 2.35 2.50 UHLNB200602 h MDTA 0.6 0/-0.020 0.30 0/-0.020 4 0.5 3 0.55 50 2 3.18 3.28 3.39 3.50 3.74 UHLNB200603 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 4 0.55 50 2 4.22 4.35 4.49 4.65 4.97 UHLNB200604 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 5 0.55 50 2 5.25 5.42 5.60 5.79 6.21 UHLNB200605 h HF VH/UP 0.6 0/-0.020 0.30 0/-0.020 4 0.5 6 0.55 50 2 6.28 6.49 6.71 6.94 7.44 UHLNB200606 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 8 0.55 50 2 8.35 8.63 8.92 9.23 9.91 UHLNB200608 h 0.8 0/-0.020 0.40 0/-0.020 4 0.6 2 0.75 50 2 2.15 2.21 2.27 2.34 2.48 UHLNB200802 h MEF 0.8 0/-0.020 0.40 0/-0.020 4 0.6 4 0.75 50 2 4.21 4.34 4.48 4.63 4.95 UHLNB200804 h 0.8 0/-0.020 0.40 0/-0.020 4 0.6 6 0.75 50 2 6.28 6.48 6.70 6.93 7.42 UHLNB200806 h 0.8 0/-0.020 0.40 0/-0.020 4 0.6 8 0.75 50 2 8.35 8.62 8.91 9.22 9.88 UHLNB200808 h ALU 0.8 0/-0.020 0.40 0/-0.020 4 0.6 10 0.75 50 2 10.41 10.76 11.13 11.51 12.35 UHLNB200810 h 1 0/-0.020 0.50 0/-0.020 4 0.8 3 0.95 50 2 3.27 3.37 3.47 3.57 3.80 UHLNB201003 h 1 0/-0.020 0.50 0/-0.020 4 0.8 4 0.95 50 2 4.31 4.44 4.58 4.72 5.04 UHLNB201004 h MEX 1 0/-0.020 0.50 0/-0.020 4 0.8 5 0.95 50 2 5.34 5.51 5.68 5.87 6.27 UHLNB201005 h 1 0/-0.020 0.50 0/-0.020 4 0.8 6 0.95 50 2 6.37 6.58 6.79 7.02 7.50 UHLNB201006 h 1 0/-0.020 0.50 0/-0.020 4 0.8 8 0.95 50 2 8.44 8.71 9.00 9.31 9.97 UHLNB201008 h UH 1 0/-0.020 0.50 0/-0.020 4 0.8 10 0.95 50 2 10.51 10.85 11.22 11.61 12.44 UHLNB201010 h 1 0/-0.020 0.50 0/-0.020 4 0.8 12 0.95 50 2 12.57 12.99 13.43 13.90 14.91 UHLNB201012 h 1 0/-0.020 0.50 0/-0.020 4 0.8 14 0.95 50 2 14.64 15.13 15.65 16.19 17.37 UHLNB201014 h HENSSD/CMOIL-LHSSSP 1 0/-0.020 0.50 0/-0.020 4 0.8 16 0.95 50 2 16.71 17.27 17.86 18.49 19.84 UHLNB201016 h 1 0/-0.020 0.50 0/-0.020 4 0.8 20 0.95 60 2 20.84 21.55 22.29 23.08 24.78 UHLNB201020 h 1.2 0/-0.020 0.60 0/-0.020 4 1 6 1.15 50 2 6.37 6.57 6.78 7.00 7.48 UHLNB201206 h CBUARRRBSIDE h stock standard f non-standard stock m stock exhaustion 631
