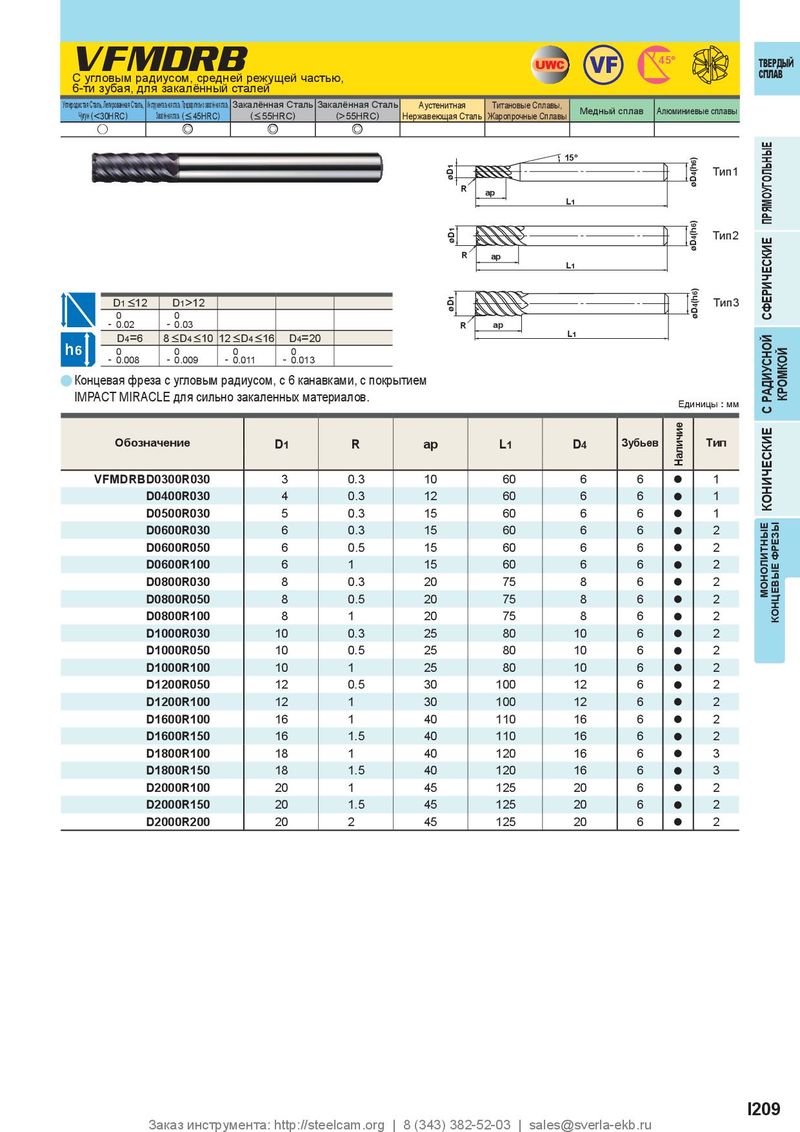

VFMDRB VF
С угловым радиусом, средней режущей частью, СПЛАВ 6-ти зубая, для закалённый сталей
Углеродистая Сталь, Легированная Сталь, Инструментальная сталь, Предварительно закалённая сталь, Закалённая Сталь Закалённая Сталь Аустенитная Титановые Сплавы,
| Чугун (<30HRC) | Закалённая сталь ( | 45HRC) | ( | 55HRC) | (>55HRC) | Нержавеющая Сталь | Жаропрочные Сплавы | Медный сплав | Алюминиевые сплавы | ||
| u | e | e | e |
15° Тип1 R ap L1
Тип2 R ap L1
| D1 | 12 | D1>12 | Тип3 | ||
| 0 | 0 | ||||
| - 0.02 | - 0.03 | R | ap |
| D =6 | 8 | D | 10 12 | D | 16 | D =20 | L1 | ||||
| h | 4 | < 4 < | < 4 < | 4 | |||||||
| 6 | 0 | 0 | 0 | 0 | |||||||
| - 0.008 | - 0.009 | - 0.011 | - 0.013 |
a Концевая фреза с угловым радиусом, с 6 канавками, с покрытием IMPACT MIRACLE для сильно закаленных материалов. Единицы : мм
| Обозначение | D1 | R | ap | L1 | D4 | Зубьев | Наличие | Тип |
| VFMDRBD0300R030 | 3 | 0.3 | 10 | 60 | 6 | 6 | a | 1 |
| D0400R030 | 4 | 0.3 | 12 | 60 | 6 | 6 | a | 1 |
| D0500R030 | 5 | 0.3 | 15 | 60 | 6 | 6 | a | 1 |
| D0600R030 | 6 | 0.3 | 15 | 60 | 6 | 6 | a | 2 |
| D0600R050 | 6 | 0.5 | 15 | 60 | 6 | 6 | a | 2 |
| D0600R100 | 6 | 1 | 15 | 60 | 6 | 6 | a | 2 |
| D0800R030 | 8 | 0.3 | 20 | 75 | 8 | 6 | a | 2 |
| D0800R050 | 8 | 0.5 | 20 | 75 | 8 | 6 | a | 2 |
| D0800R100 | 8 | 1 | 20 | 75 | 8 | 6 | a | 2 |
| D1000R030 | 10 | 0.3 | 25 | 80 | 10 | 6 | a | 2 |
| D1000R050 | 10 | 0.5 | 25 | 80 | 10 | 6 | a | 2 |
| D1000R100 | 10 | 1 | 25 | 80 | 10 | 6 | a | 2 |
| D1200R050 | 12 | 0.5 | 30 | 100 | 12 | 6 | a | 2 |
| D1200R100 | 12 | 1 | 30 | 100 | 12 | 6 | a | 2 |
| D1600R100 | 16 | 1 | 40 | 110 | 16 | 6 | a | 2 |
| D1600R150 | 16 | 1.5 | 40 | 110 | 16 | 6 | a | 2 |
| D1800R100 | 18 | 1 | 40 | 120 | 16 | 6 | a | 3 |
| D1800R150 | 18 | 1.5 | 40 | 120 | 16 | 6 | a | 3 |
| D2000R100 | 20 | 1 | 45 | 125 | 20 | 6 | a | 2 |
| D2000R150 | 20 | 1.5 | 45 | 125 | 20 | 6 | a | 2 |
| D2000R200 | 20 | 2 | 45 | 125 | 20 | 6 | a | 2 |
