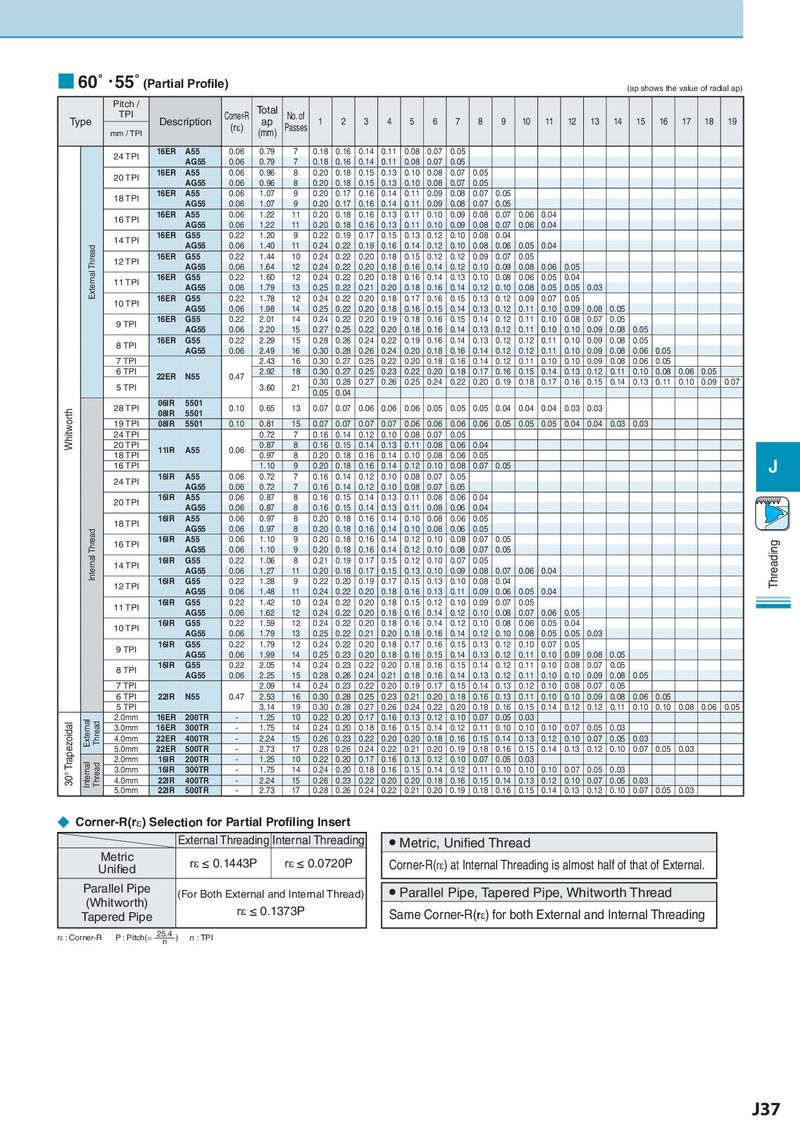

■ 60ﾟ・55ﾟ(Partial Profile) (ap shows the value of radial ap) Pitch / Total Type TPI Description Corner-R ap No. of 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 mm / TPI (rε) (mm) Passes 24 TPI 16ER A55 0.06 0.79 7 0.18 0.16 0.14 0.11 0.08 0.07 0.05 AG55 0.06 0.79 7 0.18 0.16 0.14 0.11 0.08 0.07 0.05 20 TPI 16ER A55 0.06 0.96 8 0.20 0.18 0.15 0.13 0.10 0.08 0.07 0.05 AG55 0.06 0.96 8 0.20 0.18 0.15 0.13 0.10 0.08 0.07 0.05 18 TPI 16ER A55 0.06 1.07 9 0.20 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 AG55 0.06 1.07 9 0.20 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 16 TPI 16ER A55 0.06 1.22 11 0.20 0.18 0.16 0.13 0.11 0.10 0.09 0.08 0.07 0.06 0.04 AG55 0.06 1.22 11 0.20 0.18 0.16 0.13 0.11 0.10 0.09 0.08 0.07 0.06 0.04 14 TPI 16ER G55 0.22 1.20 9 0.22 0.19 0.17 0.15 0.13 0.12 0.10 0.08 0.04 External Thread AG55 0.06 1.40 11 0.24 0.22 0.19 0.16 0.14 0.12 0.10 0.08 0.06 0.05 0.04 12 TPI 16ER G55 0.22 1.44 10 0.24 0.22 0.20 0.18 0.15 0.12 0.12 0.09 0.07 0.05 AG55 0.06 1.64 12 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.09 0.08 0.06 0.05 11 TPI 16ER G55 0.22 1.60 12 0.24 0.22 0.20 0.18 0.16 0.14 0.13 0.10 0.08 0.06 0.05 0.04 AG55 0.06 1.79 13 0.25 0.22 0.21 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 0.03 10 TPI 16ER G55 0.22 1.78 12 0.24 0.22 0.20 0.18 0.17 0.16 0.15 0.13 0.12 0.09 0.07 0.05 AG55 0.06 1.98 14 0.25 0.22 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.11 0.10 0.09 0.08 0.05 9 TPI 16ER G55 0.22 2.01 14 0.24 0.22 0.20 0.19 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.08 0.07 0.05 AG55 0.06 2.20 15 0.27 0.25 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.11 0.10 0.10 0.09 0.08 0.05 8 TPI 16ER G55 0.22 2.29 15 0.28 0.26 0.24 0.22 0.19 0.16 0.14 0.13 0.12 0.12 0.11 0.10 0.09 0.08 0.05 AG55 0.06 2.49 16 0.30 0.28 0.26 0.24 0.20 0.18 0.16 0.14 0.12 0.12 0.11 0.10 0.09 0.08 0.06 0.05 7 TPI 2.43 16 0.30 0.27 0.25 0.22 0.20 0.18 0.16 0.14 0.12 0.11 0.10 0.10 0.09 0.08 0.06 0.05 6 TPI 22ER N55 0.47 2.92 18 0.30 0.27 0.25 0.23 0.22 0.20 0.18 0.17 0.16 0.15 0.14 0.13 0.12 0.11 0.10 0.08 0.06 0.05 5 TPI 3.60 21 0.30 0.28 0.27 0.26 0.25 0.24 0.22 0.20 0.19 0.18 0.17 0.16 0.15 0.14 0.13 0.11 0.10 0.09 0.07 0.05 0.04 28 TPI 06IR 5501 0.10 0.65 13 0.07 0.07 0.06 0.06 0.06 0.05 0.05 0.05 0.04 0.04 0.04 0.03 0.03 Whitworth 08IR 5501 19 TPI 08IR 5501 0.10 0.81 15 0.07 0.07 0.07 0.07 0.06 0.06 0.06 0.06 0.05 0.05 0.05 0.04 0.04 0.03 0.03 24 TPI 0.72 7 0.16 0.14 0.12 0.10 0.08 0.07 0.05 20 TPI 11IR A55 0.06 0.87 8 0.16 0.15 0.14 0.13 0.11 0.08 0.06 0.04 18 TPI 0.97 8 0.20 0.18 0.16 0.14 0.10 0.08 0.06 0.05 16 TPI 1.10 9 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.05 J 24 TPI 16IR A55 0.06 0.72 7 0.16 0.14 0.12 0.10 0.08 0.07 0.05 AG55 0.06 0.72 7 0.16 0.14 0.12 0.10 0.08 0.07 0.05 20 TPI 16IR A55 0.06 0.87 8 0.16 0.15 0.14 0.13 0.11 0.08 0.06 0.04 AG55 0.06 0.87 8 0.16 0.15 0.14 0.13 0.11 0.08 0.06 0.04 18 TPI 16IR A55 0.06 0.97 8 0.20 0.18 0.16 0.14 0.10 0.08 0.06 0.05 Internal Thread AG55 0.06 0.97 8 0.20 0.18 0.16 0.14 0.10 0.08 0.06 0.05 16 TPI 16IR A55 0.06 1.10 9 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.05 Threading AG55 0.06 1.10 9 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.05 14 TPI 16IR G55 0.22 1.06 8 0.21 0.19 0.17 0.15 0.12 0.10 0.07 0.05 AG55 0.06 1.27 11 0.20 0.18 0.17 0.15 0.13 0.10 0.09 0.08 0.07 0.06 0.04 12 TPI 16IR G55 0.22 1.28 9 0.22 0.20 0.19 0.17 0.15 0.13 0.10 0.08 0.04 AG55 0.06 1.48 11 0.24 0.22 0.20 0.18 0.16 0.13 0.11 0.09 0.06 0.05 0.04 11 TPI 16IR G55 0.22 1.42 10 0.24 0.22 0.20 0.18 0.15 0.12 0.10 0.09 0.07 0.05 AG55 0.06 1.62 12 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.06 0.05 10 TPI 16IR G55 0.22 1.59 12 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.06 0.05 0.04 AG55 0.06 1.79 13 0.25 0.22 0.21 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 0.03 9 TPI 16IR G55 0.22 1.79 12 0.24 0.22 0.20 0.18 0.17 0.16 0.15 0.13 0.12 0.10 0.07 0.05 AG55 0.06 1.99 14 0.25 0.23 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.11 0.10 0.09 0.08 0.05 8 TPI 16IR G55 0.22 2.05 14 0.24 0.23 0.22 0.20 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.08 0.07 0.05 AG55 0.06 2.25 15 0.28 0.26 0.24 0.21 0.18 0.16 0.14 0.13 0.12 0.11 0.10 0.10 0.09 0.08 0.05 7 TPI 2.09 14 0.24 0.23 0.22 0.20 0.19 0.17 0.15 0.14 0.13 0.12 0.10 0.08 0.07 0.05 6 TPI 22IR N55 0.47 2.53 16 0.30 0.28 0.25 0.23 0.21 0.20 0.18 0.16 0.13 0.11 0.10 0.10 0.09 0.08 0.06 0.05 5 TPI 3.14 19 0.30 0.28 0.27 0.26 0.24 0.22 0.20 0.18 0.16 0.15 0.14 0.12 0.12 0.11 0.10 0.10 0.08 0.06 0.05 30° Trapezoidal External Thread 2.0mm 16ER 200TR - 1.25 10 0.22 0.20 0.17 0.16 0.13 0.12 0.10 0.07 0.05 0.03 3.0mm 16ER 300TR - 1.75 14 0.24 0.20 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.10 0.10 0.07 0.05 0.03 4.0mm 22ER 400TR - 2.24 15 0.26 0.23 0.22 0.20 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 5.0mm 22ER 500TR - 2.73 17 0.28 0.26 0.24 0.22 0.21 0.20 0.19 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 Internal Thread 2.0mm 16IR 200TR - 1.25 10 0.22 0.20 0.17 0.16 0.13 0.12 0.10 0.07 0.05 0.03 3.0mm 16IR 300TR - 1.75 14 0.24 0.20 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.10 0.10 0.07 0.05 0.03 4.0mm 22IR 400TR - 2.24 15 0.26 0.23 0.22 0.20 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 5.0mm 22IR 500TR - 2.73 17 0.28 0.26 0.24 0.22 0.21 0.20 0.19 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 ◆ Corner-R(rε) Selection for Partial Profiling Insert External Threading Internal Threading ● Metric, Unified Thread Metric rε ≤ 0.1443P rε ≤ 0.0720P Corner-R(rε) at Internal Threading is almost half of that of External. Unified Parallel Pipe (For Both External and Internal Thread) ● Parallel Pipe, Tapered Pipe, Whitworth Thread (Whitworth) rε ≤ 0.1373P Tapered Pipe Same Corner-R(rε) for both External and Internal Threading rε : Corner-R P : Pitch(= — 25n— .4 ) n : TPI J37
