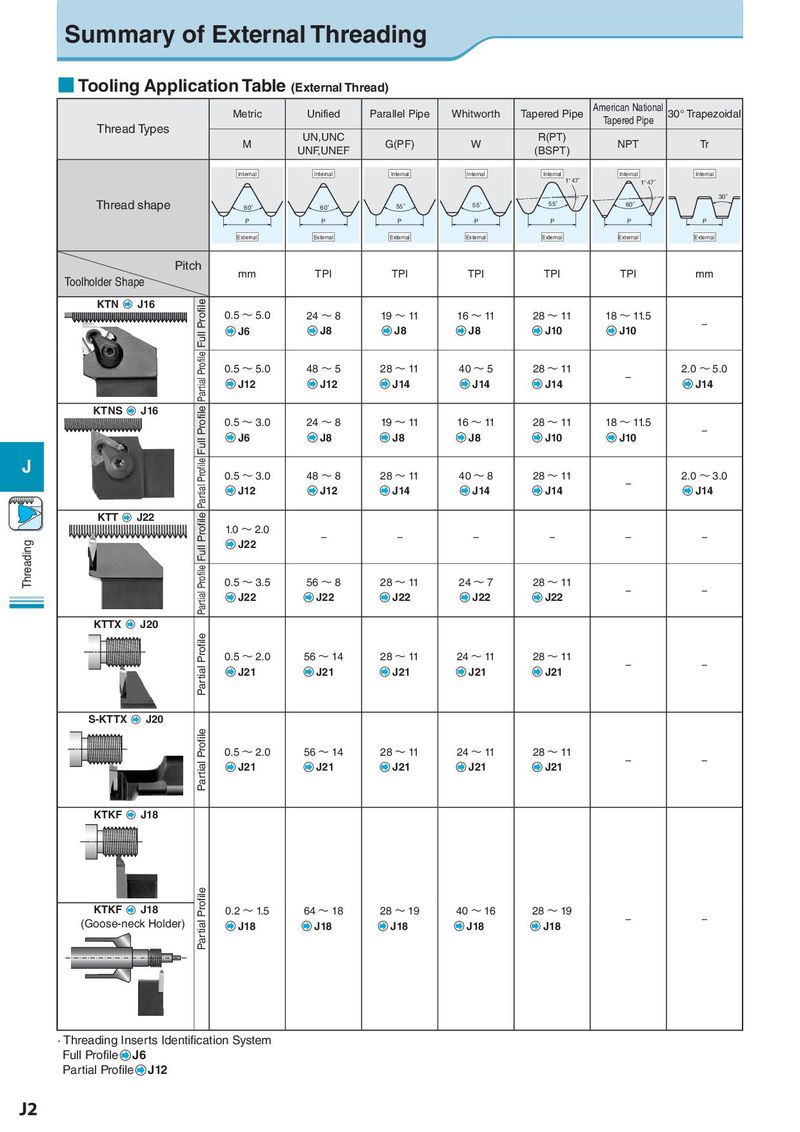

Summary of External Threading ■ Tooling Application Table (External Thread) Metric Unified Parallel Pipe Whitworth Tapered Pipe American National 30° Trapezoidal Thread Types Tapered Pipe M UN,UNC G(PF) W R(PT) NPT Tr UNF,UNEF (BSPT) Internal Internal Internal Internal Internal Internal Internal 1ﾟ47' 1ﾟ47' 30゜ Thread shape 60゜ 60゜ 55゜ 55゜ 55゜ 60゜ P P P P P P P External External External External External External External Pitch mm TPI TPI TPI TPI TPI mm Toolholder Shape KTN J16 Profile 0.5 〜 5.0 24 〜 8 19 〜 11 16 〜 11 28 〜 11 18 〜 11.5 − Full J6 J8 J8 J8 J10 J10 Profile 0.5 〜 5.0 48 〜 5 28 〜 11 40 〜 5 28 〜 11 − 2.0 〜 5.0 Partial J12 J12 J14 J14 J14 J14 KTNS J16 Profile 0.5 〜 3.0 24 〜 8 19 〜 11 16 〜 11 28 〜 11 18 〜 11.5 − Full J6 J8 J8 J8 J10 J10 J Profile 0.5 〜 3.0 48 〜 8 28 〜 11 40 〜 8 28 〜 11 2.0 〜 3.0 Partial J12 J12 J14 J14 J14 − J14 KTT J22 Profile Full Profile 1.0 〜 2.0 − − − − − − Threading J22 0.5 〜 3.5 56 〜 8 28 〜 11 24 〜 7 28 〜 11 − − Partial J22 J22 J22 J22 J22 KTTX J20 Partial Profile 0.5 〜 2.0 56 〜 14 28 〜 11 24 〜 11 28 〜 11 − − J21 J21 J21 J21 J21 S-KTTX J20 Partial Profile 0.5 〜 2.0 56 〜 14 28 〜 11 24 〜 11 28 〜 11 − − J21 J21 J21 J21 J21 KTKF J18 KTKF J18 Partial Profile 0.2 〜 1.5 64 〜 18 28 〜 19 40 〜 16 28 〜 19 − − (Goose-neck Holder) J18 J18 J18 J18 J18 · Threading Inserts Identification System Full Profile J6 Partial Profile J12 J2
