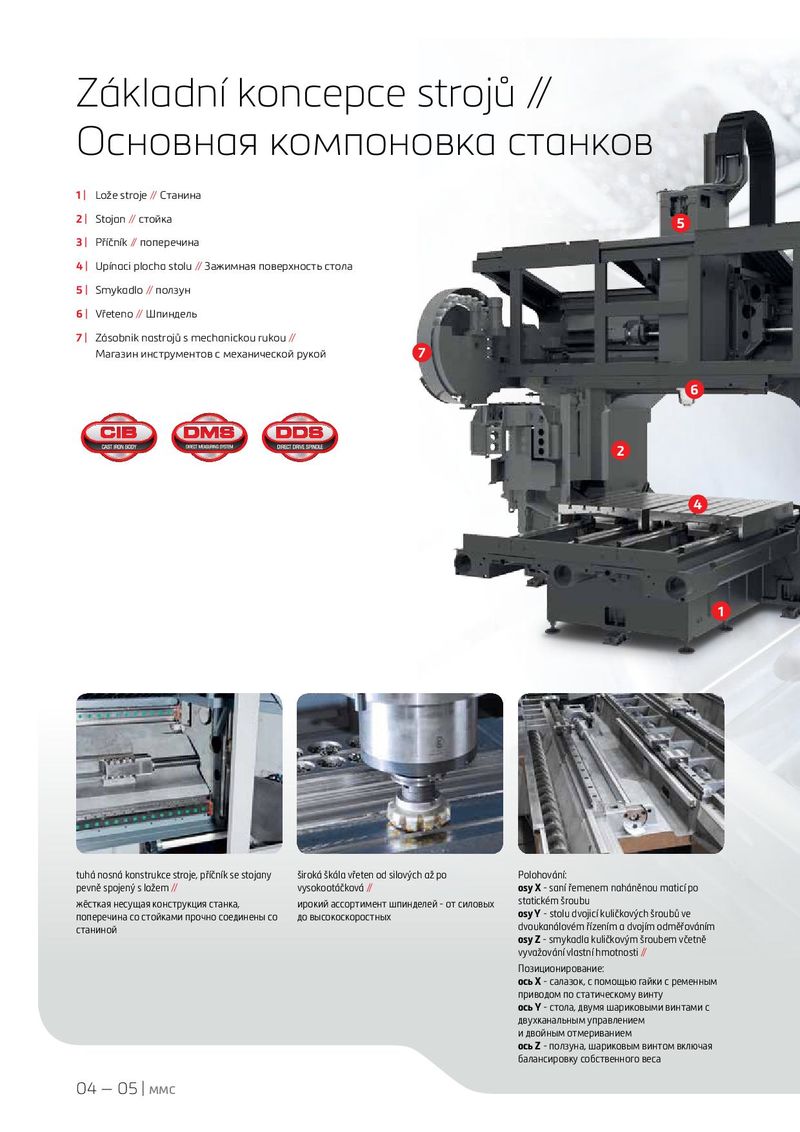

Základní koncepce strojů //

Основная компоновка станков

1 | Lože stroje // Cтанина 2 | Stojan // стойка 5 3 | Příčník // поперечина 4 | Upínaci plocha stolu // Зажимная поверхность стола 5 | Smykadlo // ползун 6 | Vřeteno // Шпиндель 7 | Zásobnik nastrojů s mechanickou rukou // Магазин инструментов с механической рукой 7

6

2

4

1

tuhá nosná konstrukce stroje, příčník se stojanyširoká škála vřeten od silových až poPolohování:
pevně spojený s ložem //vysokootáčková //osy X - saní řemenem naháněnou maticí po
жёсткая несущая конструкция станка,ирокий ассортимент шпинделей - от силовыхstatickém šroubu
поперечина со стойками прочно соединены содо высокоскоростныхosy Y - stolu dvojicí kuličkových šroubů ve

станиной dvoukanálovém řízením a dvojím odměřováním osy Z - smykadla kuličkovým šroubem včetně vyvažování vlastní hmotnosti // Позиционирование:

ось Х - салазок, с помощью гайки с ременным приводом по статическому винту ось Y - стола, двумя шариковыми винтами с двухканальным управлением и двойным отмериванием ось Z - ползуна, шариковым винтом включая балансировку собственного веса
