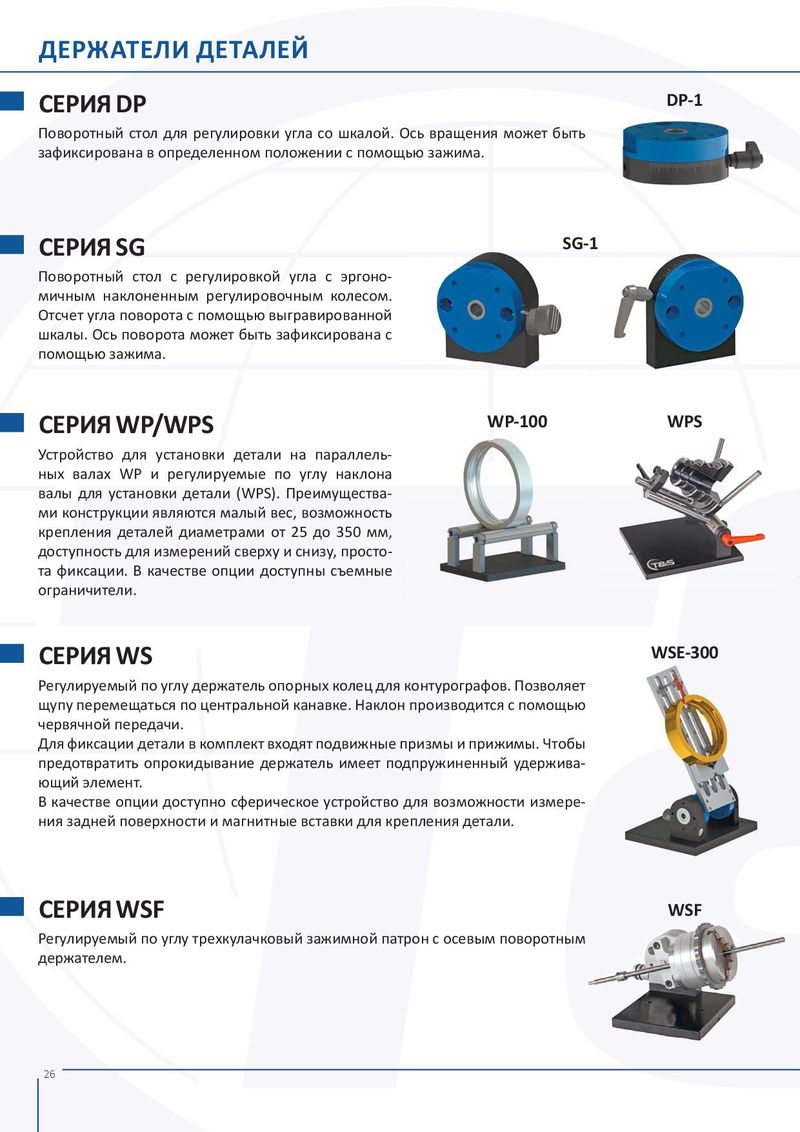

Каталог T&S ConturoMatic - страница 26

ДЕРЖАТЕЛИ ДЕТАЛЕЙ

СЕРИЯ DP DP-1

Поворотный стол для регулировки угла со шкалой. Ось вращения может быть зафиксирована в определенном положении с помощью зажима.

СЕРИЯ SG SG-1

Поворотный стол с регулировкой угла с эргономичным наклоненным регулировочным колесом. Отсчет угла поворота с помощью выгравированной шкалы. Ось поворота может быть зафиксирована с помощью зажима.

СЕРИЯ WP/WPS WP-100 WPS

Устройство для установки детали на параллель- ных валах WP и регулируемые по углу наклона валы для установки детали (WPS). Преимущества- ми конструкции являются малый вес, возможность

крепления деталей диаметрами от 25 до 350 мм, доступность для измерений сверху и снизу, простота фиксации. В качестве опции доступны съемные ограничители.

СЕРИЯ WS WSE-300

Регулируемый по углу держатель опорных колец для контурографов. Позволяет щупу перемещаться по центральной канавке. Наклон производится с помощью червячной передачи. Для фиксации детали в комплект входят подвижные призмы и прижимы. Чтобы предотвратить опрокидывание держатель имеет подпружиненный удерживающий элемент. В качестве опции доступно сферическое устройство для возможности измерения задней поверхности и магнитные вставки для крепления детали.

СЕРИЯ WSF WSF

Регулируемый по углу трехкулачковый зажимной патрон с осевым поворотным ым держателем.
