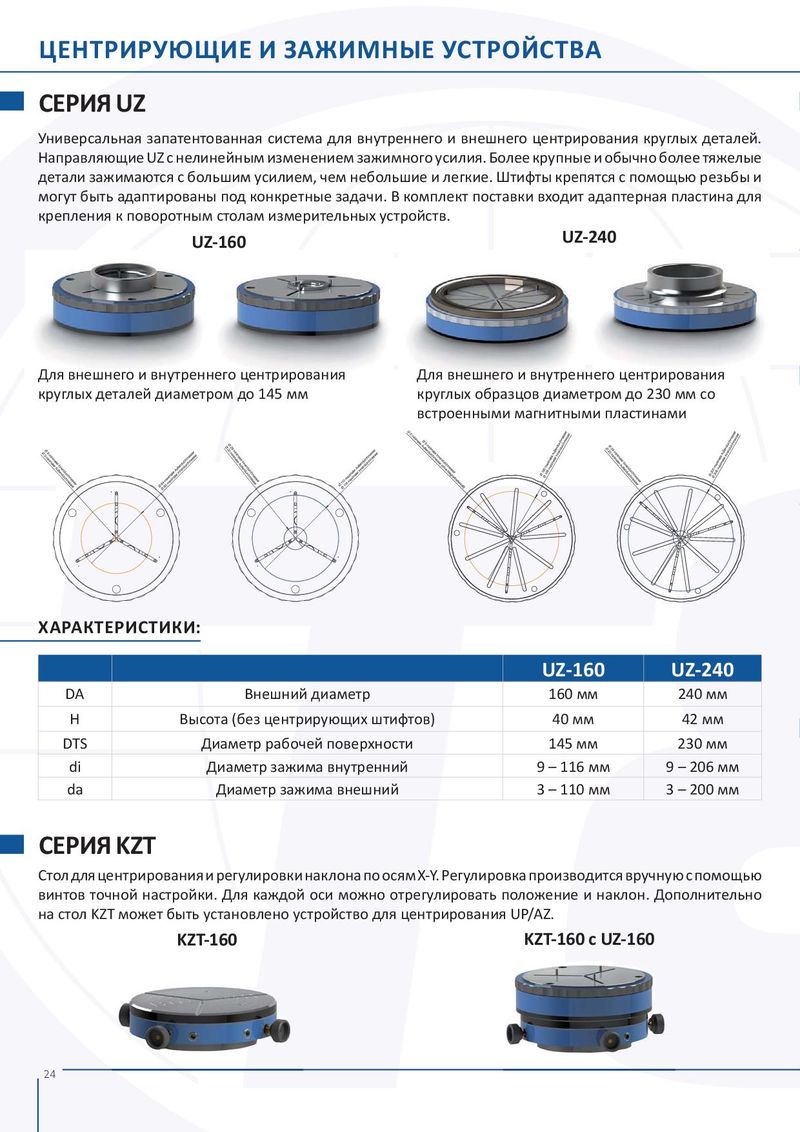

СЕРИЯ UZ
Универсальная запатентованная система для внутреннего и внешнего центрирования круглых деталей. Направляющие UZ с нелинейным изменением зажимного усилия. Более крупные и обычно более тяжелые детали зажимаются с большим усилием, чем небольшие и легкие. Штифты крепятся с помощью резьбы и могут быть адаптированы под конкретные задачи. В комплект поставки входит адаптерная пластина для крепления к поворотным столам измерительных устройств.
UZ-160 UZ-240
Для внешнего и внутреннего центрирования Для внешнего и внутреннего центрирования круглых деталей диаметром до 145 мм круглых образцов диаметром до 230 мм со встроенными магнитными пластинами
ХАРАКТЕРИСТИКИ:
| UZ-160 | UZ-240 | ||
| DA | Внешний диаметр | 160 мм | 240 мм |
| H | Высота (без центрирующих штифтов) | 40 мм | 42 мм |
| DTS | Диаметр рабочей поверхности | 145 мм | 230 мм |
| di | Диаметрзажима внутренний | 9 – 116 мм | 9 – 206 мм |
| da | Диаметрзажима внешний | 3 – 110 мм | 3 – 200 мм |
СЕРИЯ KZT
Стол для центрирования и регулировки наклона по осям X-Y. Регулировка производится вручную с помощью винтов точной настройки. Для каждой оси можно отрегулировать положение и наклон. Дополнительно на стол KZT может быть установлено устройство для центрирования UP/AZ.
