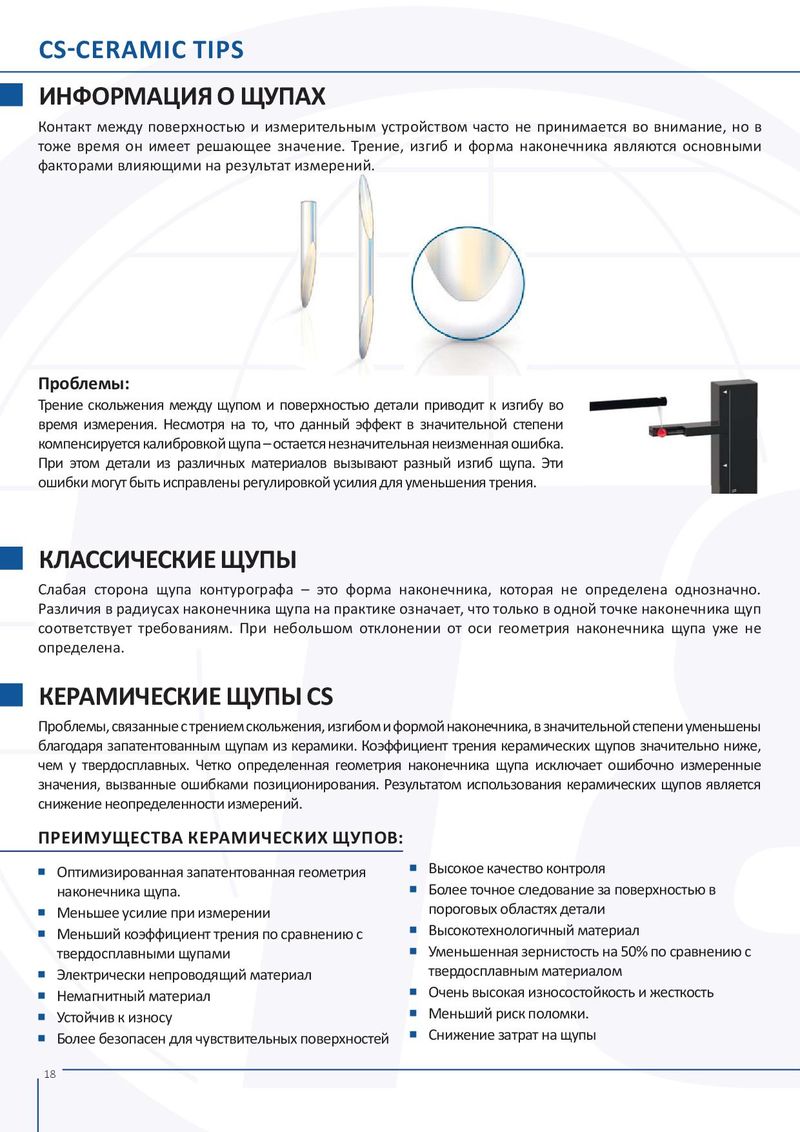

CS CERAMIC TIPS

ИНФОРМАЦИЯ О ЩУПАХ

Контакт между поверхностью и измерительным устройством часто не принимается во внимание, но в тоже время он имеет решающее значение. Трение, изгиб и форма наконечника являются основными факторами влияющими на результат измерений.

Проблемы: Трение скольжения между щупом и поверхностью детали приводит к изгибу во время измерения. Несмотря на то, что данный эффект в значительной степени компенсируется калибровкой щупа – остается незначительная неизменная ошибка. При этом детали из различных материалов вызывают разный изгиб щупа. Эти ошибки могут быть исправлены регулировкой усилия для уменьшения трения.

КЛАССИЧЕСКИЕ ЩУПЫ

Слабая сторона щупа контурографа – это форма наконечника, которая не определена однозначно. Различия в радиусах наконечника щупа на практике означает, что только в одной точке наконечника щуп соответствует требованиям. При небольшом отклонении от оси геометрия наконечника щупа уже не определена.

КЕРАМИЧЕСКИЕ ЩУПЫ CS

Проблемы, связанные с трением скольжения, изгибом и формой наконечника, в значительной степени уменьшены благодаря запатентованным щупам из керамики. Коэффициент трения керамических щупов значительно ниже, чем у твердосплавных. Четко определенная геометрия наконечника щупа исключает ошибочно измеренные значения, вызванные ошибками позиционирования. Результатом использования керамических щупов является снижение неопределенности измерений.

ПРЕИМУЩЕСТВА КЕРАМИЧЕСКИХ ЩУПОВ:

  • Оптимизированная запатентованная геометрия
  • Высокое качество контроля

наконечника щупа. Более точное следование за поверхностью в Меньшее усилие при измерении пороговых областях детали

  • Меньший коэффициент трения по сравнению с
  • Высокотехнологичный материал

твердосплавными щупами Уменьшенная зернистость на 50% по сравнению с Электрически непроводящий материал твердосплавным материалом Немагнитный материал Очень высокая износостойкость и жесткость

  • Устойчив к износу
  • Меньший риск поломки.
  • Более безопасен для чувствительных поверхностей
  • Снижение затрат на щупы
