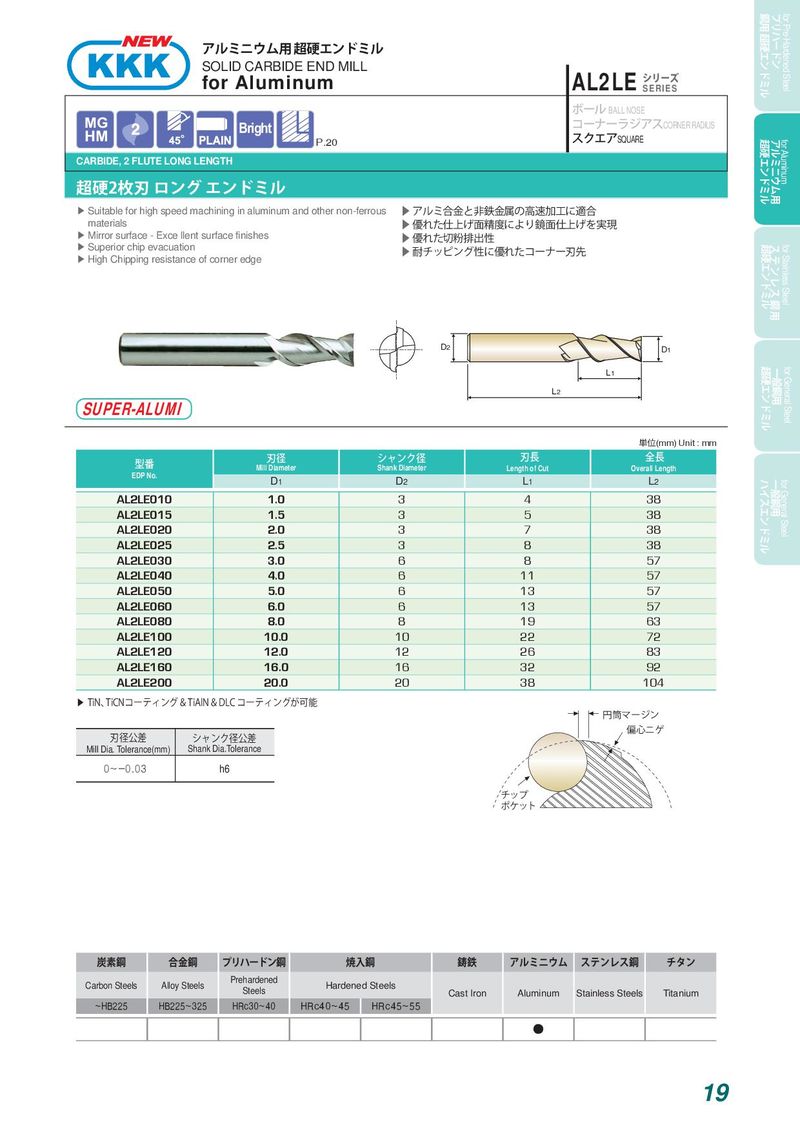

アルミニウム用 超硬エンドミル
SOLID CARBIDE END MILLfor Aluminum AL2LE
ボール BALL NOSE
MG Bright コーナーラジアス
HM CORNER RADIUS P.20 スクエアSQUARE CARBIDE, 2 FLUTE LONG LENGTH 超硬2枚刃 ロング エンドミル
䯝#Suitable for high speed machining in aluminum and other non-ferrous ▶ アルミ合金と非鉄金属の高速加工に適合 materials ▶ 優れた仕上げ面精度により鏡面仕上げを実現 䯝#Mirror surface - Exce llent surface finishes ▶ 優れた切粉排出性 䯝#Superior chip evacuation ▶ 耐チッピング性に優れたコーナー刃先 䯝#High Chipping resistance of corner edge
D2 D 1
L1 SUPER-ALUMI L2
単位(mm) Unit : mm
| 刃径 | シャンク径 | 刃長 | 全長 | |
| 型番 | ||||
| Mill Diameter | Shank Diameter | Length of Cut | Overall Length | |
| EDP No. | ||||
| D1 | D2 | L1 | L2 | |
| AL2LE010 | 1.0 | 3 | 4 | 38 |
| AL2LE015 | 1.5 | 3 | 5 | 38 |
| AL2LE020 | 2.0 | 3 | 7 | 38 |
| AL2LE025 | 2.5 | 3 | 8 | 38 |
| AL2LE030 | 3.0 | 6 | 8 | 57 |
| AL2LE040 | 4.0 | 6 | 11 | 57 |
| AL2LE050 | 5.0 | 6 | 13 | 57 |
| AL2LE060 | 6.0 | 6 | 13 | 57 |
| AL2LE080 | 8.0 | 8 | 19 | 63 |
| AL2LE100 | 10.0 | 10 | 22 | 72 |
| AL2LE120 | 12.0 | 12 | 26 | 83 |
| AL2LE160 | 16.0 | 16 | 32 | 92 |
| AL2LE200 | 20.0 | 20 | 38 | 104 |
䯝 TiN、TiCNコーティング & TiAlN & DLC コーティングが可能 円筒マージン 偏心ニゲ 刃径公差 シャンク径公差
Mill Dia. Tolerance(mm) Shank Dia.Tolerance 303136 h6 チップ ポケット
| 炭素鋼 | 合金鋼 | プリハードン鋼 | 焼入 | 鋼 | 鋳鉄 | アルミニウム | ステンレス鋼 | チタン |
| Carbon Steels | Alloy Steels | Prehardened Steels | Hardene | d Steels | Cast Iron | Aluminum | Stainless Steels | Titanium |
| ������ | ��������� | �������� | �������� | �������� | ||||
| � |
