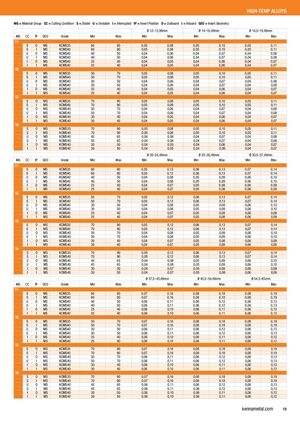

ЖАРОПРОЧНЫЕ СПЛАВЫ

МГ = Группа материала | УР = Условие резания | С = Стабильное | Н = Нестабильное | П = Прерывистое | ПП = Позиция пластины | Н = Наружная | В = Внутренняя | ГП = Геометрия пластины

Диаметр Ø 12–13,99 мм

МГ УР ПП ГП Марка Скорость (м/мин) Подача (мм/об) Подача (мм/об) Подача (мм/об)
Мин Макс Мин Макс Мин Макс Мин Макс
S1 С Н МС KCMS35 60 80 0,05 0,08 0,05 0,10 0,05 0,11
С В МС KCMS40 60 80 0,05 0,08 0,05 0,10 0,05 0,11
Н Н МС KCMS40 40 50 0,04 0,06 0,04 0,07 0,04 0,08
Н В МС KCMS40 40 50 0,04 0,06 0,04 0,07 0,04 0,08
П Н МС KCMS40 25 40 0,04 0,05 0,04 0,06 0,04 0,07
П В МС KCMS40 25 40 0,04 0,05 0,04 0,06 0,04 0,07
S2 С Н МС KCMS35 50 70 0,05 0,08 0,05 0,10 0,05 0,11
С В МС KCMS40 50 70 0,05 0,08 0,05 0,10 0,05 0,11
Н Н МС KCMS40 30 50 0,04 0,06 0,04 0,07 0,04 0,08
Н В МС KCMS40 30 50 0,04 0,06 0,04 0,07 0,04 0,08
П Н МС KCMS40 25 40 0,04 0,05 0,04 0,06 0,04 0,07
П В МС KCMS40 25 40 0,04 0,05 0,04 0,06 0,04 0,07
S3 С Н МС KCMS35 70 90 0,05 0,08 0,05 0,10 0,05 0,11
С В МС KCMS40 70 90 0,05 0,08 0,05 0,10 0,05 0,11
Н Н МС KCMS40 50 70 0,04 0,06 0,04 0,07 0,04 0,08
Н В МС KCMS40 50 70 0,04 0,06 0,04 0,07 0,04 0,08
П Н МС KCMS40 30 40 0,04 0,05 0,04 0,06 0,04 0,07
П В МС KCMS40 30 40 0,04 0,05 0,04 0,06 0,04 0,07
S4 С Н МС KCMS35 70 90 0,05 0,08 0,05 0,10 0,05 0,11
С В МС KCMS40 70 90 0,05 0,08 0,05 0,10 0,05 0,11
Н Н МС KCMS40 45 65 0,04 0,06 0,04 0,07 0,04 0,08
Н В МС KCMS40 45 65 0,04 0,06 0,04 0,07 0,04 0,08
П Н МС KCMS40 30 50 0,04 0,05 0,04 0,06 0,04 0,07
П В МС KCMS40 30 50 0,04 0,05 0,04 0,06 0,04 0,07

Диаметр Ø 20–24,49 мм

МГ УР ПП ГП Марка Скорость (м/мин) Подача (мм/об) Подача (мм/об) Подача (мм/об)
Мин Макс Мин Макс Мин Макс Мин Макс
S1 С Н МС KCMS35 60 80 0,05 0,12 0,06 0,13 0,07 0,14
С В МС KCMS40 60 80 0,05 0,12 0,06 0,13 0,07 0,14
Н Н МС KCMS40 40 50 0,04 0,08 0,05 0,09 0,06 0,10
Н В МС KCMS40 40 50 0,04 0,08 0,05 0,09 0,06 0,10
П Н МС KCMS40 25 40 0,04 0,07 0,05 0,08 0,06 0,09
П В МС KCMS40 25 40 0,04 0,07 0,05 0,08 0,06 0,09
S2 С Н МС KCMS35 50 70 0,05 0,12 0,06 0,13 0,07 0,14
С В МС KCMS40 50 70 0,05 0,12 0,06 0,13 0,07 0,14
Н Н МС KCMS40 30 50 0,04 0,08 0,05 0,09 0,06 0,10
Н В МС KCMS40 30 50 0,04 0,08 0,05 0,09 0,06 0,10
П Н МС KCMS40 25 40 0,04 0,07 0,05 0,08 0,06 0,09
П В МС KCMS40 25 40 0,04 0,07 0,05 0,08 0,06 0,09
S3 С Н МС KCMS35 70 90 0,05 0,12 0,06 0,13 0,07 0,14
С В МС KCMS40 70 90 0,05 0,12 0,06 0,13 0,07 0,14
Н Н МС KCMS40 50 70 0,04 0,08 0,05 0,09 0,06 0,10
Н В МС KCMS40 50 70 0,04 0,08 0,05 0,09 0,06 0,10
П Н МС KCMS40 30 40 0,04 0,07 0,05 0,08 0,06 0,09
П В МС KCMS40 30 40 0,04 0,07 0,05 0,08 0,06 0,09
S4 С Н МС KCMS35 70 90 0,05 0,12 0,06 0,13 0,07 0,14
С В МС KCMS40 70 90 0,05 0,12 0,06 0,13 0,07 0,14
Н Н МС KCMS40 45 65 0,04 0,08 0,05 0,09 0,06 0,10
Н В МС KCMS40 45 65 0,04 0,08 0,05 0,09 0,06 0,10
П Н МС KCMS40 30 50 0,04 0,07 0,05 0,08 0,06 0,09
П В МС KCMS40 30 50 0,04 0,07 0,05 0,08 0,06 0,09

Диаметр Ø 37,5–45,49 мм

МГ УР ПП ГП Марка Скорость (м/мин) Подача (мм/об) Подача (мм/об) Подача (мм/об)
Мин Макс Мин Макс Мин Макс Мин Макс
S1 С Н МС KCMS35 60 80 0,07 0,16 0,08 0,18 0,08 0,19
С В МС KCMS40 60 80 0,07 0,16 0,08 0,18 0,08 0,19
Н Н МС KCMS40 40 50 0,06 0,11 0,06 0,12 0,06 0,13
Н В МС KCMS40 40 50 0,06 0,11 0,06 0,12 0,06 0,13
П Н МС KCMS40 25 40 0,06 0,10 0,06 0,11 0,06 0,12
П В МС KCMS40 25 40 0,06 0,10 0,06 0,11 0,06 0,12
S2 С Н МС KCMS35 50 70 0,07 0,16 0,08 0,18 0,08 0,19
С В МС KCMS40 50 70 0,07 0,16 0,08 0,18 0,08 0,19
Н Н МС KCMS40 30 50 0,06 0,11 0,06 0,12 0,06 0,13
Н В МС KCMS40 30 50 0,06 0,11 0,06 0,12 0,06 0,13
П Н МС KCMS40 25 40 0,06 0,10 0,06 0,11 0,06 0,12
П В МС KCMS40 25 40 0,06 0,10 0,06 0,11 0,06 0,12
S3 С Н МС KCMS35 70 90 0,07 0,16 0,08 0,18 0,08 0,19
С В МС KCMS40 70 90 0,07 0,16 0,08 0,18 0,08 0,19
Н Н МС KCMS40 50 70 0,06 0,11 0,06 0,12 0,06 0,13
Н В МС KCMS40 50 70 0,06 0,11 0,06 0,12 0,06 0,13
П Н МС KCMS40 30 40 0,06 0,10 0,06 0,11 0,06 0,12
П В МС KCMS40 30 40 0,06 0,10 0,06 0,11 0,06 0,12
S4 С Н МС KCMS35 70 90 0,07 0,16 0,08 0,18 0,08 0,19
С В МС KCMS40 70 90 0,07 0,16 0,08 0,18 0,08 0,19
Н Н МС KCMS40 45 65 0,06 0,11 0,06 0,12 0,06 0,13
Н В МС KCMS40 45 65 0,06 0,11 0,06 0,12 0,06 0,13
П Н МС KCMS40 30 50 0,06 0,10 0,06 0,11 0,06 0,12
П В МС KCMS40 30 50 0,06 0,10 0,06 0,11 0,06 0,12
