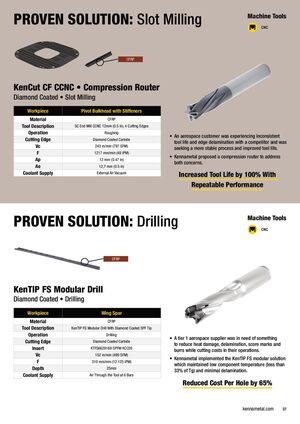

ПРОВЕРЕННОЕ РЕШЕНИЕ: Фрезерование пазов

Станки с ЧПУ

KenCut CF CCNC • Маршрутизатор сжатия

Алмазное покрытие • Фрезерование пазов

ЗаготовкаПоворотная переборка с усилителями
МатериалCFRP
Описание инструментаКонцевая фреза SC CCNC 12 мм (0,5 дюйма), 4 режущих кромки
ОперацияЧерновая обработка
Режущая кромкаТвёрдый сплав с алмазным покрытием
Vc243 м/мин (797 SFM)
F1217 мм/мин (48 IPM)
Ap12 мм (0,47 дюйма)
Ae12,7 мм (0,5 дюйма)
Система подачи СОЖВнешний воздушный вакуум
  • Авиакосмический заказчик испытывал нестабильный срок службы инструмента и расслоение кромок при использовании продукции конкурента и искал более стабильный процесс с улучшенным сроком службы инструмента.
  • Kennametal предложила маршрутизатор со сжатием для решения обеих проблем.

Повышение срока службы инструмента на 100% с воспроизводимыми показателями

KenTIP FS • Модульное сверло

Алмазное покрытие • Сверление

ЗаготовкаЛонжерон крыла
МатериалCFRP
Описание инструментаKenTIP FS модульное сверло с наконечником SPF с алмазным покрытием
ОперацияСверление
Режущая кромкаТвёрдый сплав с алмазным покрытием
ВставкаKTFS6629169 SPFM KCC05
Vc152 м/мин (499 SFM)
F310 мм/мин (12,125 IPM)
Глубина25 мм
Система подачи СОЖВоздух через инструмент под давлением 6 бар
  • Поставщик аэрокосмической промышленности первого уровня нуждался в решении для снижения теплового повреждения, расслоения, царапин и заусенцев при сокращении затрат на производство.
  • Kennametal внедрила модульное решение KenTIP FS, которое поддерживает низкую температуру компонента (менее 33% от Tg) и минимальное расслоение.

Снижение затрат на одно отверстие на 65%
