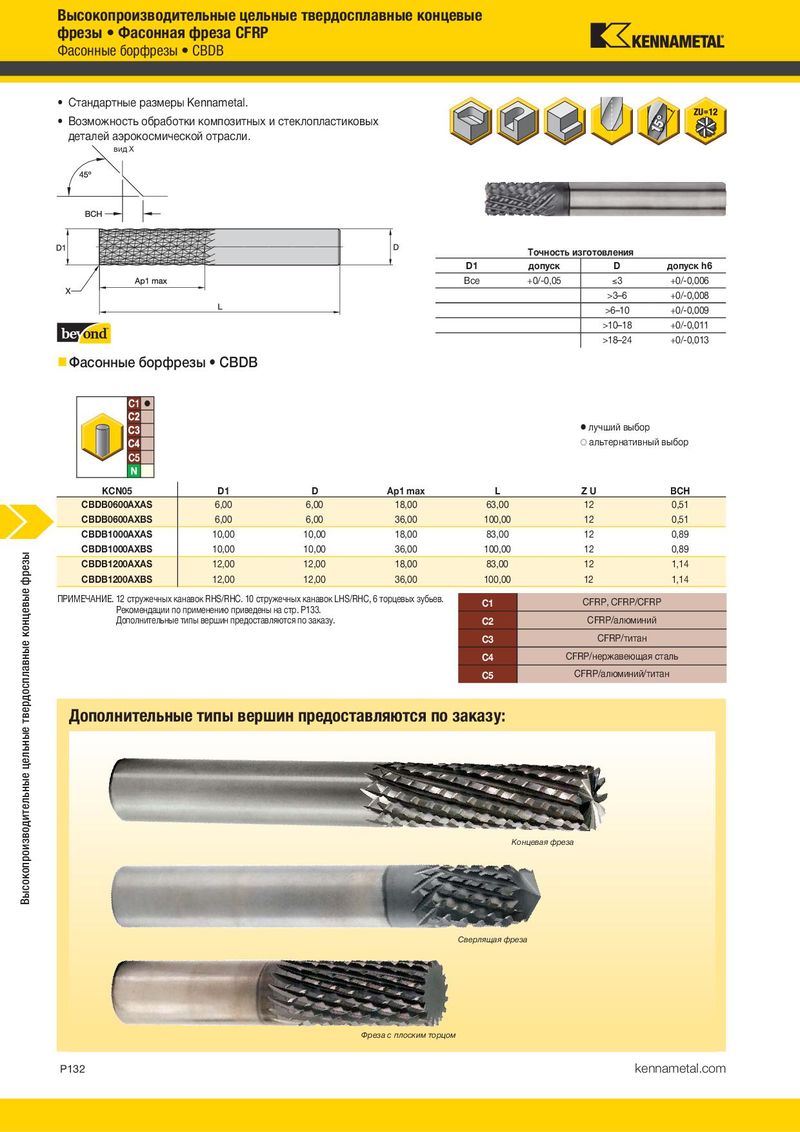

Высокопроизводительные цельные твердосплавные концевые Высокопроизводительные цельные твердосплавные концевые фрезы • Фасонная фреза CFRP фрезы • Фасонные фрезы CFRP Фасонные борфрезы • CBDB Рекомендации по применению • Стандартные размеры Kennametal.  Фасонные фрезы компрессионного типа • CCNC • Метрическая система • Возможность обработки композитных и стеклопластиковых деталей аэрокосмической отрасли. вид X Обработка Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). уступов (A) Группа скорость резания Tочность изготовления A vc, м/мин Диаметр D1 D1 допуск D допуск h6 мате- риала ap ae min max мм 6,0 10,0 12,0 Bce +0/-0,05 3 +0/-0,006 C 1 Ap1 max 0,5 x D 100 150 fz 0,018 0,030 0,036 >3–6 +0/-0,008 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более >6–10 +0/-0,009 твердых материалов в пределах группы. >10–18 +0/-0,011 Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых >18–24 +0/-0,013 материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих  Фасонные борфрезы • CBDB центрах невысокой мощности требуется корректировка режимов резания. C1  Фасонные фрезы Down-Cut • CDDC • Метрическая система  лучший выбор  альтернативный выбор C5 KCN05 D1 D Ap1 max L ZU BCH CBDB0600AXAS 6,00 6,00 18,00 63,00 12 0,51 Обработка Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). CBDB0600AXBS 6,00 6,00 36,00 100,00 12 0,51 уступов (A) CBDB1000AXAS 10,00 10,00 18,00 83,00 12 0,89 CBDB1000AXBS 10,00 10,00 36,00 100,00 12 0,89 Группа скорость резания A Диаметр D1 Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы мате- vc, м/мин CBDB1200AXAS 12,00 12,00 18,00 83,00 12 1,14 риала ap ae min max мм 6,0 10,0 12,0 CBDB1200AXBS 12,00 12,00 36,00 100,00 12 1,14 C 1 Ap1 max 1xD 100 150 fz 0,018 0,030 0,036 ПРИМЕЧАНИЕ. 12 стружечных канавок RHS/RHC. 10 стружечных канавок LHS/RHC, 6 торцевых зубьев. C1 CFRP, CFRP/CFRP ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более Рекомендации по применению приведены на стр. P133. твердых материалов в пределах группы. Дополнительные типы вершин предоставляются по заказу. C2 CFRP/алюминий Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых C3 CFRP/титан материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих C4 CFRP/нержавеющая сталь центрах невысокой мощности требуется корректировка режимов резания. C5 CFRP/алюминий/титан Дополнительные типы вершин предоставляются по заказу:  Фасонные борфрезы • CBDB • Метрическая система Рекомендуемая подача на зуб Обработка уступов (A) (fz = мм/зуб) для обработки уступов (A). и обработка пазов (B) Для прорезания пазов (B) подачу fz уменьшите на 20%. Концевая фреза Группа скорость резания A B vc, м/мин Диаметр D1 мате- риала ap ae ap min max мм 6,0 10,0 12,0 C 1 Ap1 max 0,2 x D 1xD 100 150 fz 0,15 0,25 0,30 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Сверлящая фреза Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Фреза с плоским торцом P132 kennametal.com kennametal.com P133
