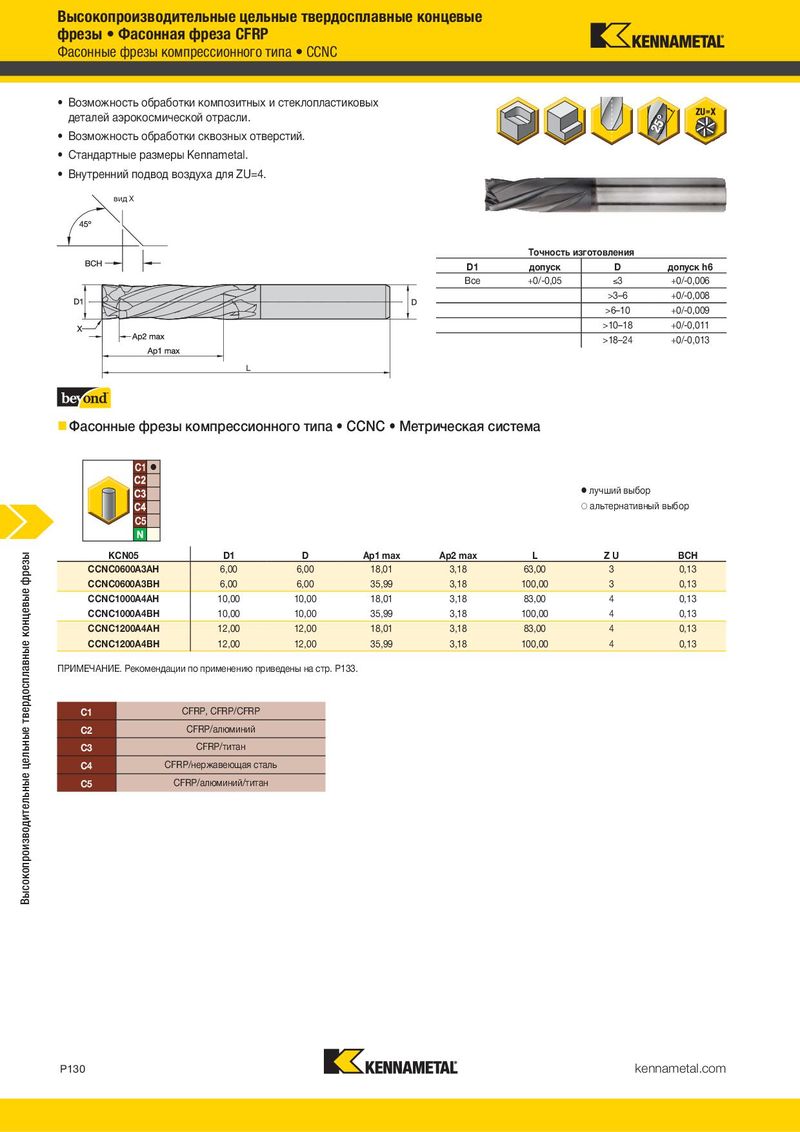

Высокопроизводительные цельные твердосплавные концевые фрезы • Фасонная фреза CFRP Фасонные фрезы компрессионного типа • CCNC • Возможность обработки композитных и стеклопластиковых деталей аэрокосмической отрасли. • Возможность обработки сквозных отверстий. • Стандартные размеры Kennametal. • Внутренний подвод воздуха для ZU=4. вид X Tочность изготовления D1 допуск D допуск h6 Bce +0/-0,05 )3 +0/-0,006 >3–6 +0/-0,008 >6–10 +0/-0,009 >10–18 +0/-0,011 >18–24 +0/-0,013 „ Фасонные фрезы компрессионного типа • CCNC • Метрическая система C1 ⅷ лучший выбор ࠗ альтернативный выбор C5 Высокопроизводительные цельные твердосплавные концевые фрезы KCN05 D1 D Ap1 max Ap2 max L ZU BCH CCNC0600A3AH 6,00 6,00 18,01 3,18 63,00 3 0,13 CCNC0600A3BH 6,00 6,00 35,99 3,18 100,00 3 0,13 CCNC1000A4AH 10,00 10,00 18,01 3,18 83,00 4 0,13 CCNC1000A4BH 10,00 10,00 35,99 3,18 100,00 4 0,13 CCNC1200A4AH 12,00 12,00 18,01 3,18 83,00 4 0,13 CCNC1200A4BH 12,00 12,00 35,99 3,18 100,00 4 0,13 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P133. C1 CFRP, CFRP/CFRP C2 CFRP/алюминий C3 CFRP/титан C4 CFRP/нержавеющая сталь C5 CFRP/алюминий/титан P130 kennametal.com
