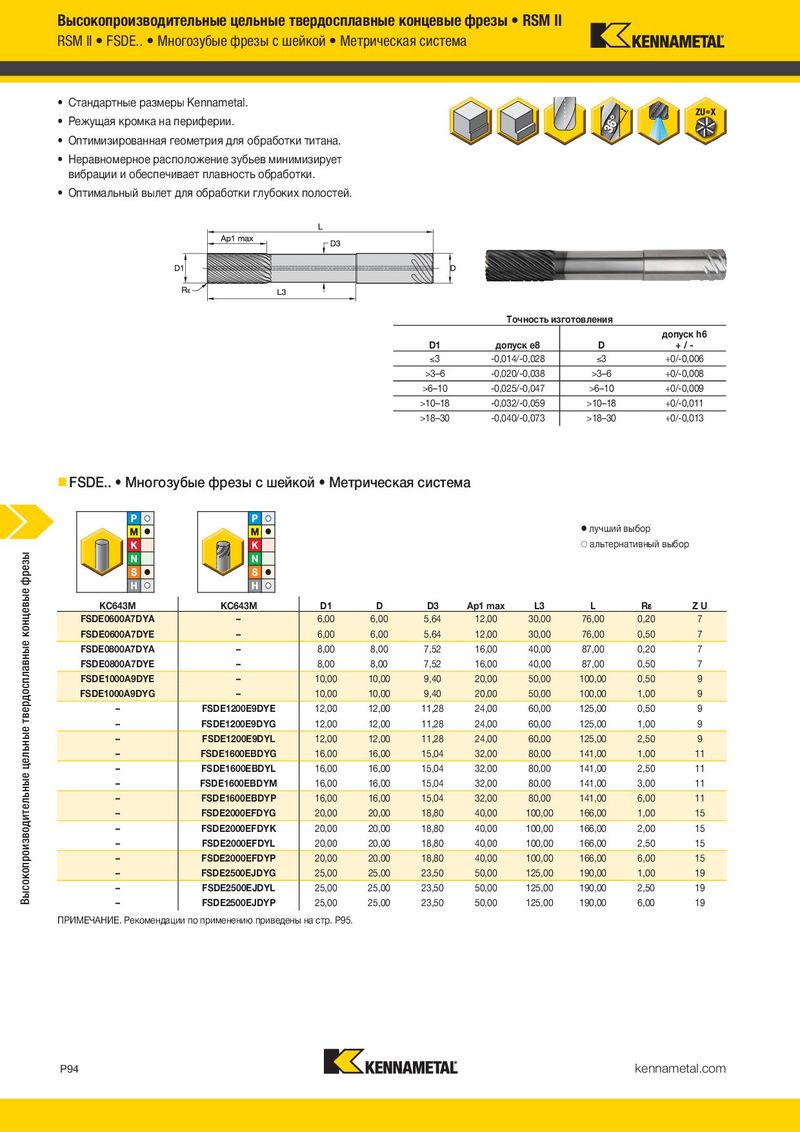

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 948

Предыдущая страница Следующая страница

Навигация

Высокопроизводительные цельные твердосплавные концевые фрезы • RSM II Высокопроизводительные цельные твердосплавные концевые фрезы • RSM II RSM II • FSDE.. • Многозубые фрезы с шейкой • Метрическая система Рекомендации по применению • Стандартные размеры Kennametal.  FSDE.. • Многозубые фрезы с шейкой • Режущая кромка на периферии. • Оптимизированная геометрия для обработки титана. • Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. • Оптимальный вылет для обработки глубоких полостей. Обработка уступов (A) KC643M Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). скорость резания Группа A Диаметр D1 vc, м/мин мате- риала ap ae min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 4 Ap max 0,2–0,3 135 – 495 fz 0,101 0,111 0,120 0,129 0,149 0,163 0,166 P 5 Ap max 0,2–0,3 90 – 330 fz 0,091 0,099 0,108 0,116 0,135 0,150 0,155 Tочность изготовления 1 Ap max 0,2–0,3 135 – 379,5 fz 0,112 0,124 0,135 0,145 0,169 0,187 0,193 допуск h6 M 2 Ap max 0,2–0,3 90 – 264 fz 0,091 0,099 0,108 0,116 0,135 0,150 0,155 D1 допуск e8 D +/- 3 Ap max 0,2–0,3 90 – 231 fz 0,076 0,084 0,090 0,096 0,110 0,120 0,121 3 -0,014/-0,028 3 +0/-0,006 1 Ap max 0,2–0,3 75 – 297 fz 0,112 0,124 0,135 0,145 0,169 0,187 0,193 >3–6 -0,020/-0,038 >3–6 +0/-0,008 2 Ap max 0,2–0,3 75 – 297 fz 0,112 0,124 0,135 0,145 0,169 0,187 0,193 S >6–10 -0,025/-0,047 >6–10 +0/-0,009 3 Ap max 0,2–0,3 37,5 – 132 fz 0,060 0,066 0,071 0,077 0,090 0,100 0,104 >10–18 -0,032/-0,059 >10–18 +0/-0,011 4 Ap max 0,2–0,3 75 – 198 fz 0,079 0,092 0,099 0,107 0,124 0,138 0,142 >18–30 -0,040/-0,073 >18–30 +0/-0,013 1 Ap max 0,2–0,3 120 – 462 fz 0,101 0,111 0,120 0,129 0,149 0,163 0,166 H 2 Ap max 0,2–0,3 105 – 396 fz 0,076 0,084 0,090 0,096 0,110 0,120 0,121 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых  FSDE.. • Многозубые фрезы с шейкой • Метрическая система материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.  лучший выбор  альтернативный выбор Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы KC643M KC643M D1 D D3 Ap1 max L3 L R ZU FSDE0600A7DYA – 6,00 6,00 5,64 12,00 30,00 76,00 0,20 7 FSDE0600A7DYE – 6,00 6,00 5,64 12,00 30,00 76,00 0,50 7 FSDE0800A7DYA – 8,00 8,00 7,52 16,00 40,00 87,00 0,20 7 FSDE0800A7DYE – 8,00 8,00 7,52 16,00 40,00 87,00 0,50 7 FSDE1000A9DYE – 10,00 10,00 9,40 20,00 50,00 100,00 0,50 9 FSDE1000A9DYG – 10,00 10,00 9,40 20,00 50,00 100,00 1,00 9 – FSDE1200E9DYE 12,00 12,00 11,28 24,00 60,00 125,00 0,50 9 – FSDE1200E9DYG 12,00 12,00 11,28 24,00 60,00 125,00 1,00 9 – FSDE1200E9DYL 12,00 12,00 11,28 24,00 60,00 125,00 2,50 9 – FSDE1600EBDYG 16,00 16,00 15,04 32,00 80,00 141,00 1,00 11 – FSDE1600EBDYL 16,00 16,00 15,04 32,00 80,00 141,00 2,50 11 – FSDE1600EBDYM 16,00 16,00 15,04 32,00 80,00 141,00 3,00 11 – FSDE1600EBDYP 16,00 16,00 15,04 32,00 80,00 141,00 6,00 11 – FSDE2000EFDYG 20,00 20,00 18,80 40,00 100,00 166,00 1,00 15 – FSDE2000EFDYK 20,00 20,00 18,80 40,00 100,00 166,00 2,00 15 – FSDE2000EFDYL 20,00 20,00 18,80 40,00 100,00 166,00 2,50 15 – FSDE2000EFDYP 20,00 20,00 18,80 40,00 100,00 166,00 6,00 15 – FSDE2500EJDYG 25,00 25,00 23,50 50,00 125,00 190,00 1,00 19 – FSDE2500EJDYL 25,00 25,00 23,50 50,00 125,00 190,00 2,50 19 – FSDE2500EJDYP 25,00 25,00 23,50 50,00 125,00 190,00 6,00 19 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P95. P94 kennametal.com kennametal.com P95
